OIL PICK-UP STRAINER

Tdi

13

REPAIR

OIL SUMP

Service repair no - 12.60.44

Remove

1. Disconnect battery negative lead.
2. Drain engine oil.

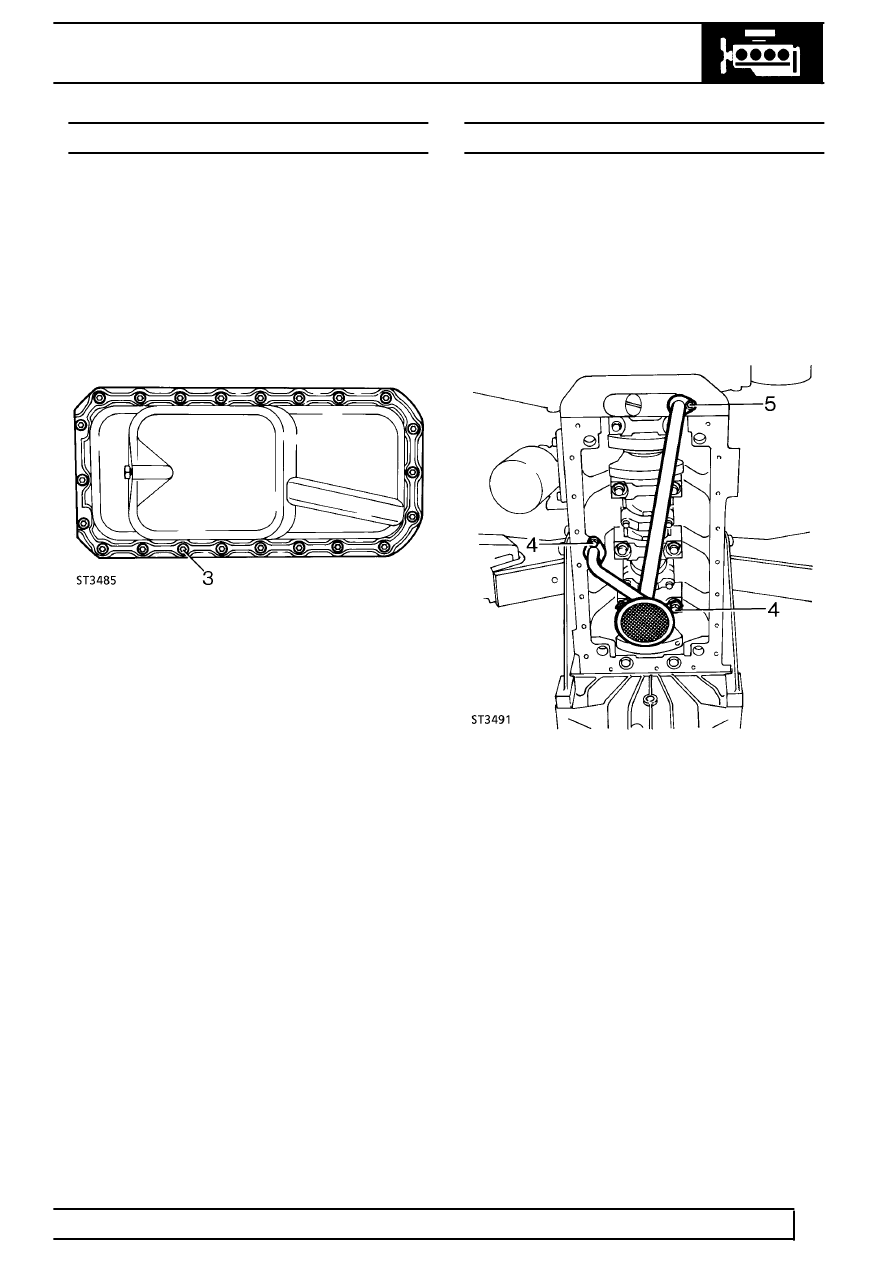

3. Slacken sump securing bolts and, using a sharp

knife, break sealant around sump flange.

4. Remove bolts and withdraw sump.

Refit

5. Clean mating faces of sump, timing gear housing

and cylinder block.

6. Apply a 2,0 mm bead of ’Hylosil RTV102’ to the

sump flange, ensuring bead is applied inboard of
the bolt holes.

7. Secure sump to block with bolts. Tighten to

25

Nm.

8. Refill engine oil.

See LUBRICANTS, FLUIDS

AND CAPACITIES, Information,
Recommended Lubricants and Fluids

9. Reconnect battery negative lead.

OIL PICK-UP STRAINER

Service repair no - 12.60.20

Remove

1. Disconnect battery negative lead.
2. Drain engine oil.
3. Remove engine oil sump.

See Oil Sump

4. Remove bolts securing pipe support bracket.
5. Remove bolts from pipe flanges.
6. Withdraw pick-up strainer assembly.

Refit

7. Refit pick-up strainer assembly, fitting a new ’O’

ring seal at oil pump connection.

8. Apply Loctite 242E to the two screws at the

bearing cap. Tighten to

9 Nm.

9. Fit bolts to pipe flanges. Tighten to

25 Nm.

10. Refit engine oil sump.

See Oil Sump

11. Reconnect battery negative lead.
