REPLACING INTERMEDIATE PLATE

44

AUTOMATIC GEARBOX

22

REPAIR

REPLACING INTERMEDIATE PLATE

Service repair no - 44.20.11

1. Remove gearbox and transfer box assembly.

See ZF Auto with Borg Warner Transfer
Gearbox

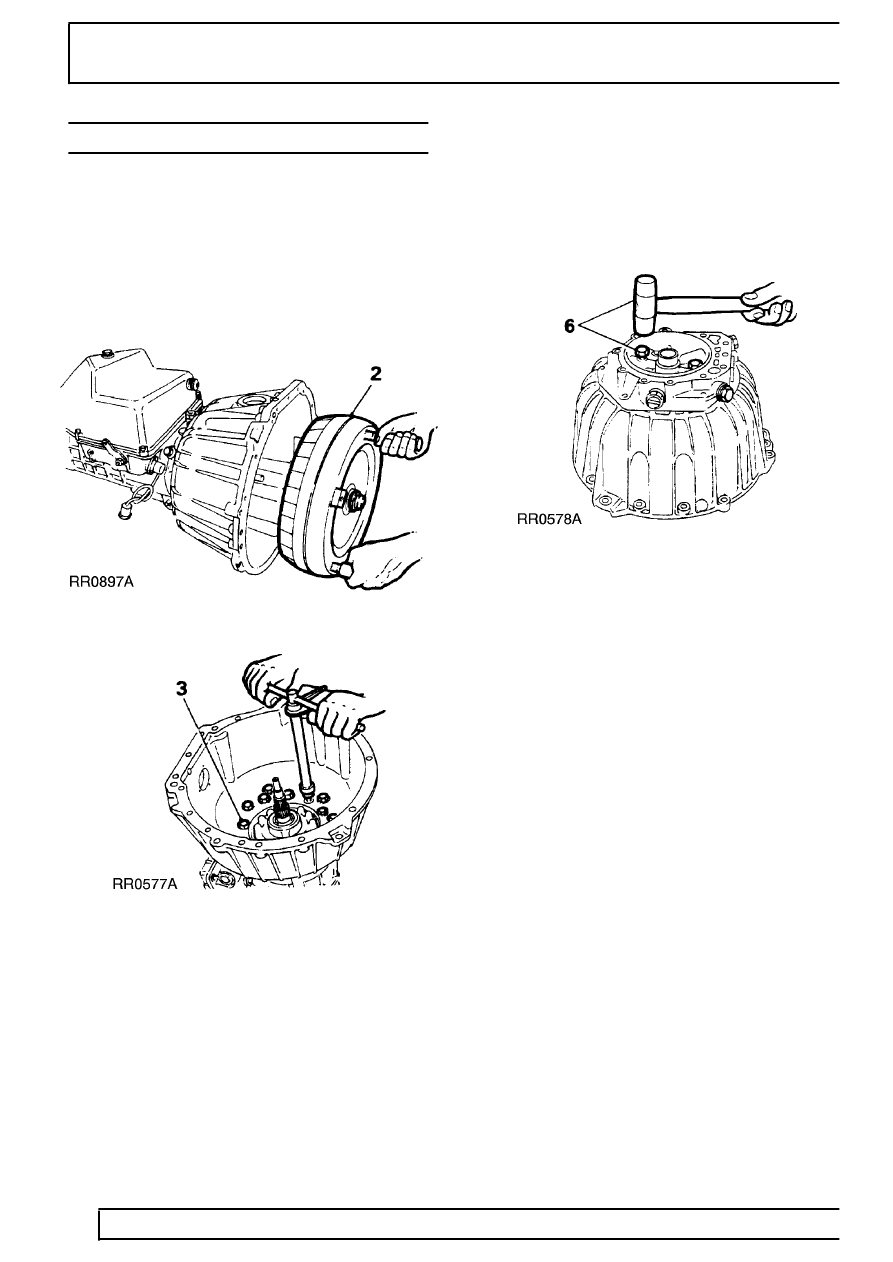

2. Place gearbox on bench. Remove torque

converter using torque converter handles
18G1501.

3. Remove twelve bolts (inner ring pattern).

4. Remove bell housing and pump assembly from

gearbox case, discard gasket.

5. Remove eight bolts from rear of pump.
6. Screw in two bolts, diagonally opposite each

other, tap pump to free pump assembly from
intermediate plate.

7. Remove ’O’ ring from pump housing and

discard.

8. Place bell housing and intermediate plate

assembly on bench.
