OIL COOLER (page 2 of 2)

LAND ROVER V8

39

REPAIR

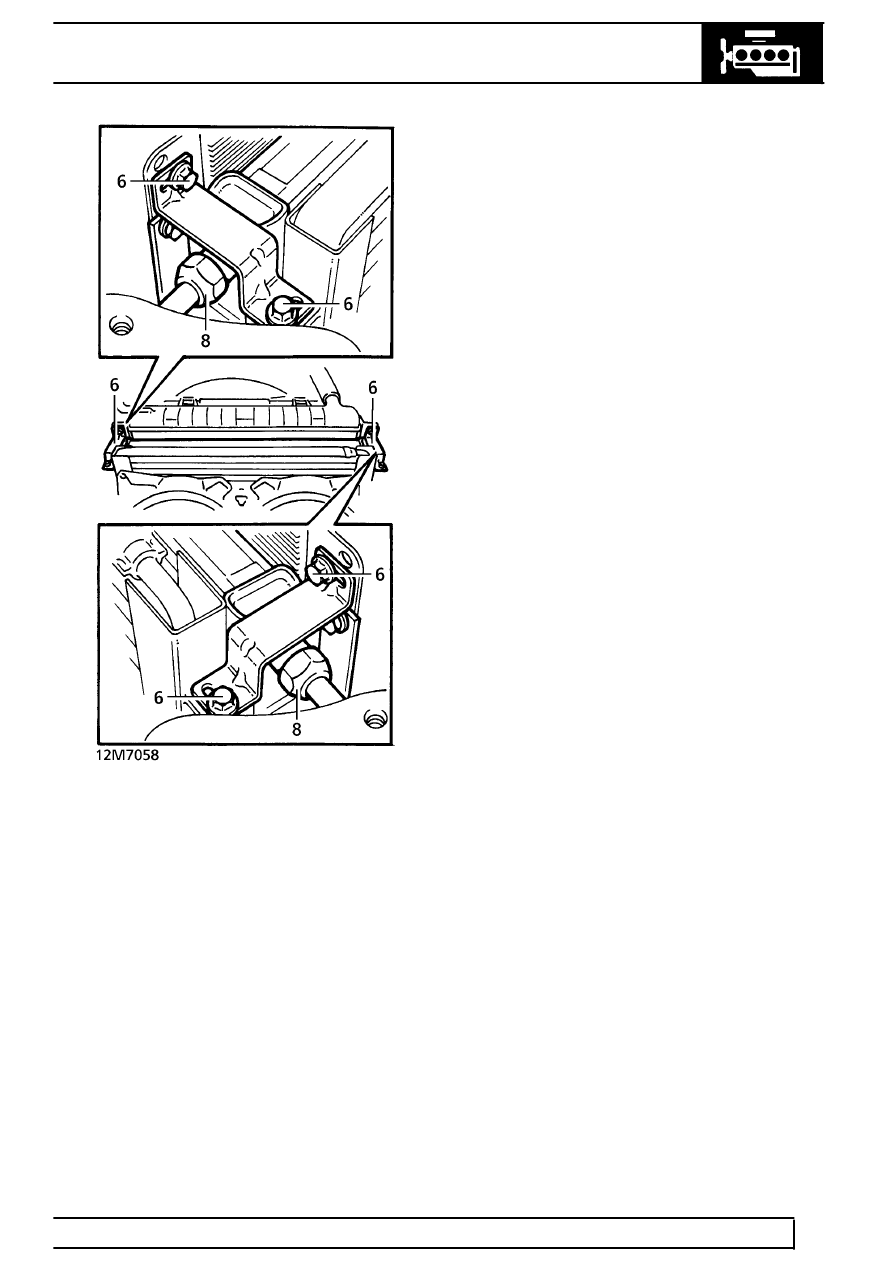

7. Position container to catch oil spillage.
8. Disconnect pipes from oil cooler. Remove ’O’

rings and discard.

9. Remove 2 bolts securing oil cooler to radiator

bracket.

10. Remove oil cooler.

Refit

11. Position oil cooler to radiator bracket. Secure

with bolts.

12. Using new ’O’ rings, connect pipes to oil cooler.

Tighten unions to

30 Nm (22 lbf.ft)

13. Remove container.
14. Position condenser brackets. Secure with bolts.
15. Fit bonnet platform. Secure with bolts.
16. Secure release cable to bonnet platform with

clips.

17. Fit front grille.

See CHASSIS AND BODY,

Repair.

18. Remove safety stands. Lower vehicle.
19. Reconnect battery negative lead.
20. Check engine oil level. Top-up if necessary.
