MOTOR - RECLINE - FRONT SEAT - up to 99MY

SEATS

27

REPAIR

MOTOR - RECLINE - FRONT SEAT - up to 99MY

Service repair no - 78.70.35

Remove

1. Remove front seat.

See this section.

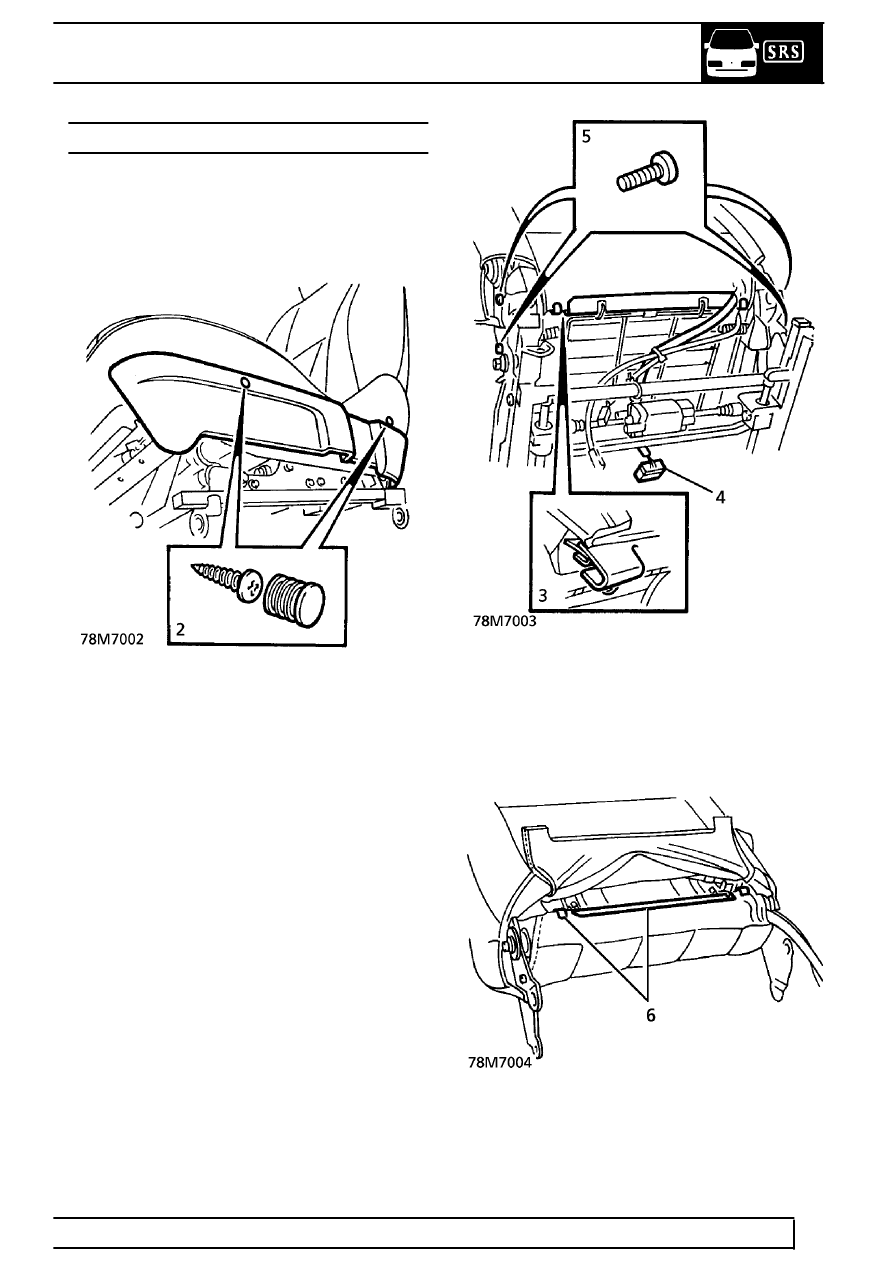

2. Remove 2 plugs from seat inner valance

retaining screws. Remove 2 screws. Remove
valance.

3. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

4. Disconnect headrest/recline multiplug from

connection under cushion.

5. Remove 4 bolts securing squab to seat. Remove

squab.

6. Remove 2 squab cover clips. Release squab

retainer from squab frame.
