76

CHASSIS AND BODY

6

REPAIR

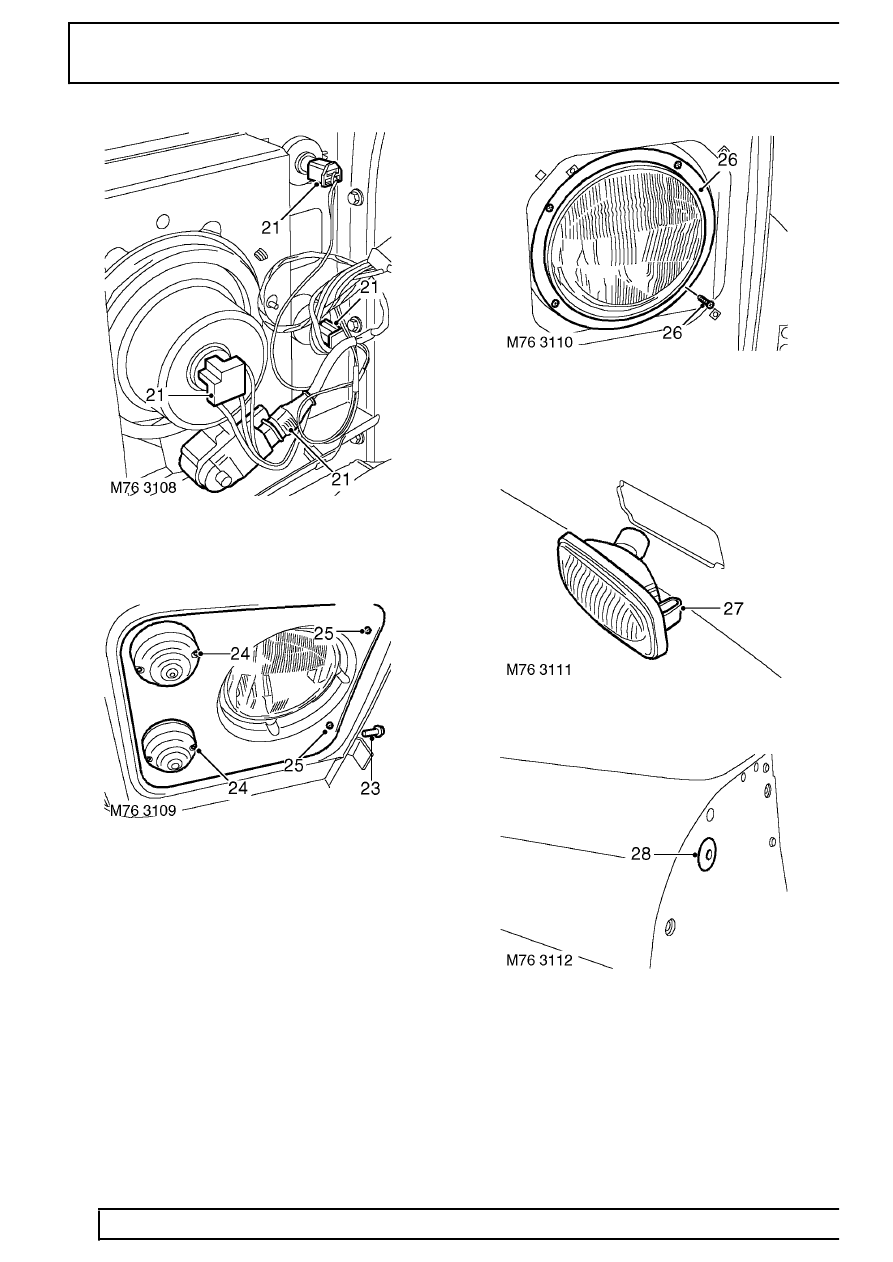

21. Disconnect headlamp, side lamp, repeater and

indicator multiplugs.

22. With assistance, remove wing.

23. Remove bolt, remove grille support bracket.
24. Remove 4 screws securing side and indicator

lamps.

25. Remove 2 screws securing headlamp finisher to

wing, remove finisher.

26. Remove 4 screws and remove headlamp from

wing, collect sealing ring.

27. Release side repeater lamp from wing.

28. Remove bonnet cable grommet.
