12

ENGINE

20

REPAIR

Refit

9. Fit shield to mounting ensuring cut-away portion

is correctly aligned.

10. Fit mounting and mounting bracket.
11. Fit mounting bracket to cylinder block bolts and

tighten to 48 Nm (35 lbf.ft) .

12. Fit nuts securing mounting to chassis and tighten

to 85 Nm (63 lbf.ft) .

13. Fit mounting to mounting bracket nut and tighten

to 85 Nm (63 lbf.ft) .

14. Remove engine support chains.
15. Clean oil filter adaptor housing and mating face.
16. Fit oil filter adaptor housing using a new gasket

and tighten bolts to 25 Nm (18 lbf.ft) .

17. Fit centrifuge assembly. See this Section.

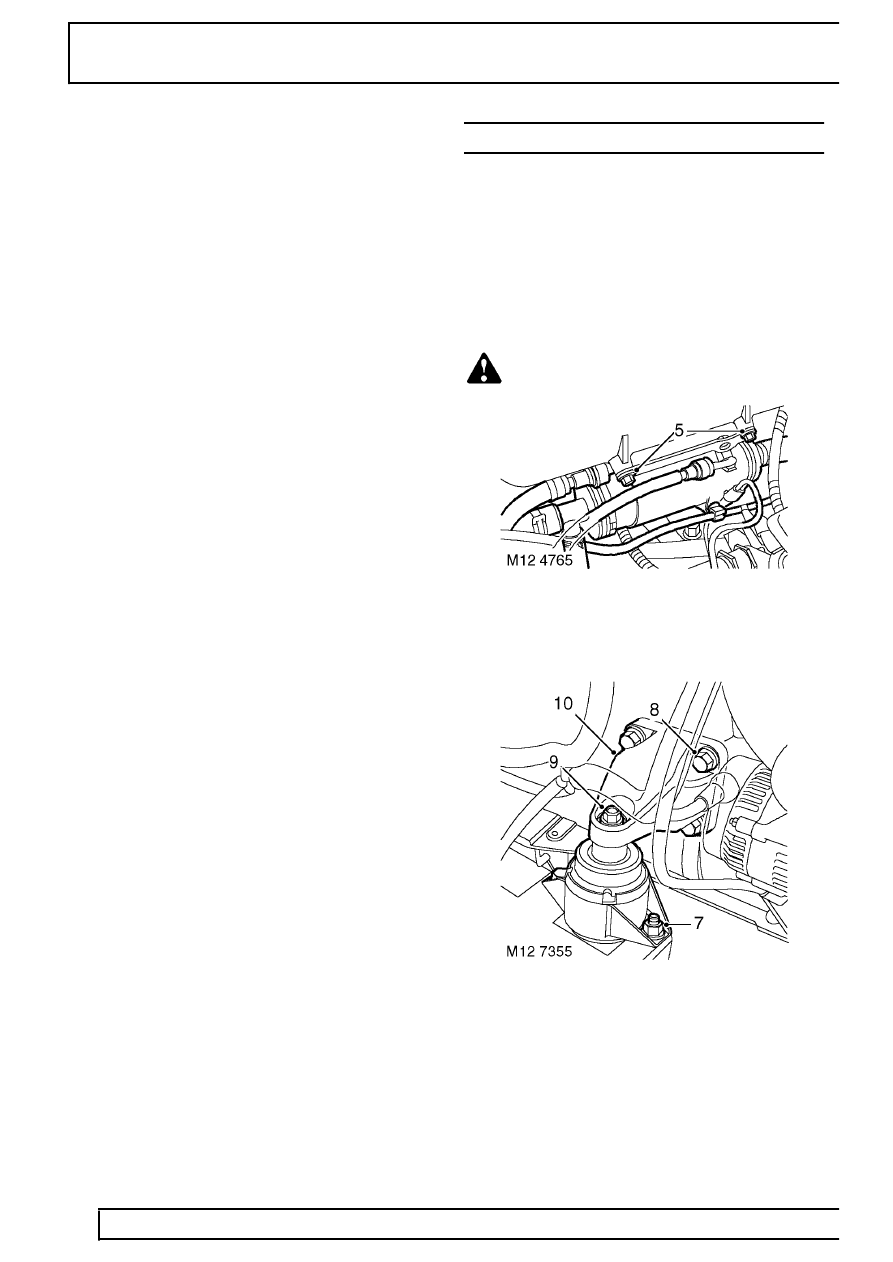

MOUNTING - FRONT - RH

Service repair no - 12.45.03

Remove

1. Remove engine acoustic cover. See this

Section.

2. Remove fixings, remove battery cover.
3. Disconnect battery negative lead.
4. Raise front of vehicle.

WARNING: Support on safety stands.

5. Remove 4 bolts, move fuel cooler to one side.
6. Fit suitable lifting chains to support engine.

7. Remove 2 nuts securing engine mounting to

chassis.

8. Remove 4 bolts securing engine mounting

bracket to cylinder block.

9. Remove nut securing mounting to mounting

bracket.

10. Remove mounting and mounting bracket.
