INTERIOR FITTINGS

76-3-30 REPAIRS

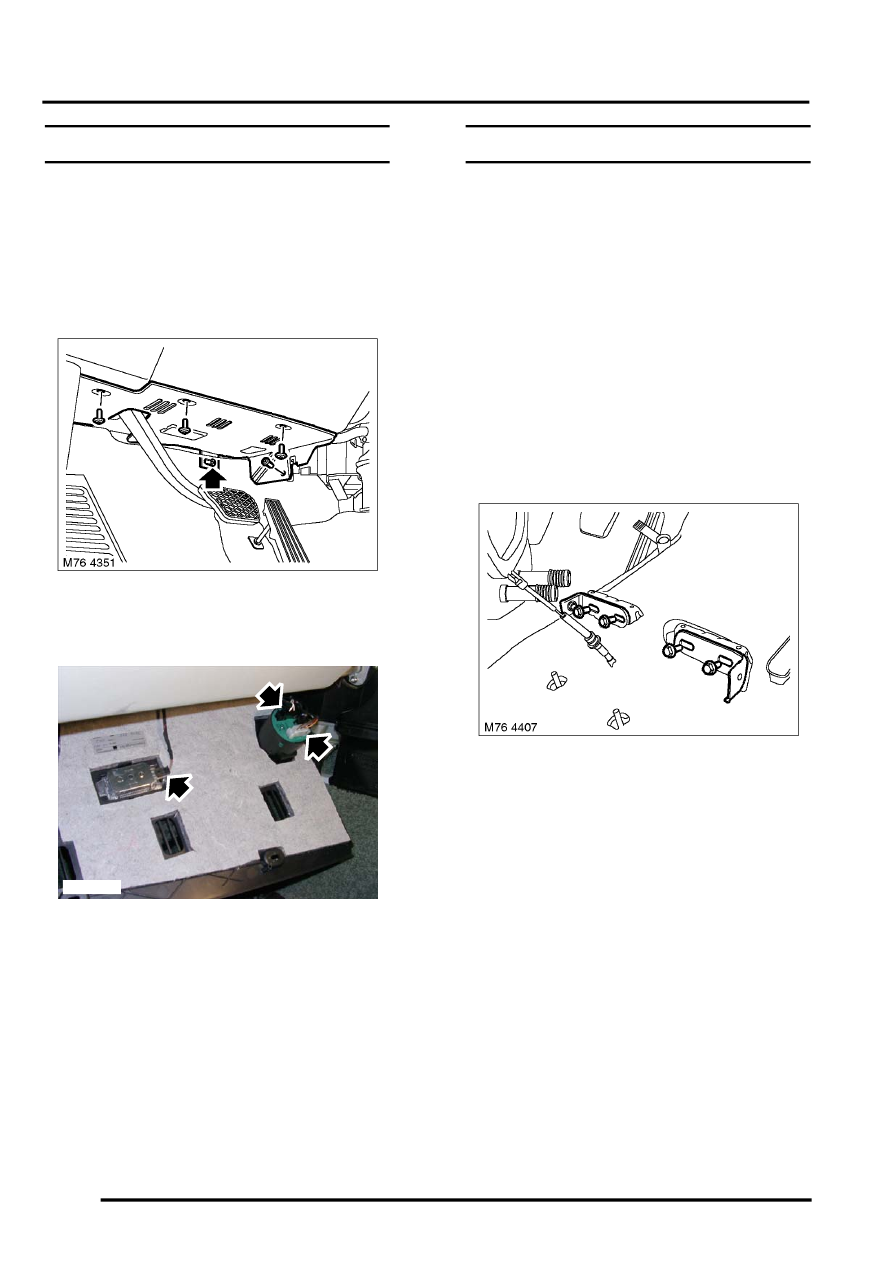

Closing panel - driver's side

$% 76.46.28

Remove

1. Remove closing panel from drivers side of the

centre console.


 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - centre console.

2. Remove 4 screws and 1 trim stud securing

closing panel.

3. Release closing panel, disconnect multiplugs

from sounder and footwell lamp assembly,
remove panel.

4. Remove sounder, lamp and speed nut from

panel.

Refit

1. Fit sounder, lamp and speed nut to panel.
2. Position panel, connect multiplugs, locate and

secure with screws and stud.

3. Fit centre console closing panel.

 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - centre console.

Carpet - front

$% 76.49.08

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Remove fascia

 +

 INTERIOR FITTINGS, REPAIRS,

Fascia - remove for access & refit.

2. Remove throttle pedal assembly.

 +

 ENGINE MANAGEMENT SYSTEM -

Td6, REPAIRS, Sensor - accelerator pedal
position (APP).

3. Remove 4 bolts securing centre fascia support

brackets. Remove brackets.

4. Withdraw throttle pedal harness through

carpet.

5. With assistance, support fascia and remove

carpet.

Refit

1. Fit carpet.
2. Feed throttle pedal harness through carpet.
3. Position centre fascia support brackets, fit bolts

and tighten to 25 Nm (18 lbf.ft).

4. Fit throttle pedal assembly.

 +

 ENGINE MANAGEMENT SYSTEM -

Td6, REPAIRS, Sensor - accelerator pedal
position (APP).

5. Fit fascia.

 +

 INTERIOR FITTINGS, REPAIRS,

Fascia - remove for access & refit.

M76 4352
