INTERIOR FITTINGS

REPAIRS 76-3-13

7. Remove 4 Torx screws securing instrument

pack finisher, remove finisher.

Refit

1. Fit instrument pack finisher to top rail and

secure with Torx screws.

2. Fit speaker and secure with screws.
3. Position top rail, connect speaker multiplug.

Secure rail with Torx screws.

4. Position and secure centre grille.
5. Fit drivers side upper trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - upper - drivers side.

6. Fit passenger side upper finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - upper - passenger's side.

Shroud - lower - fascia

$% 76.46.05

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Remove rotary coupler.

 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler.

2. Remove glove box.

 +

 INTERIOR FITTINGS, REPAIRS,

Glove box.

3. Remove centre air vent.

 +

 HEATING AND VENTILATION,

REPAIRS, Ventilator(s) - centre.

4. Remove drivers side upper trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - upper - drivers side.

5. Remove drivers side lower trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Finisher - lower - drivers side.

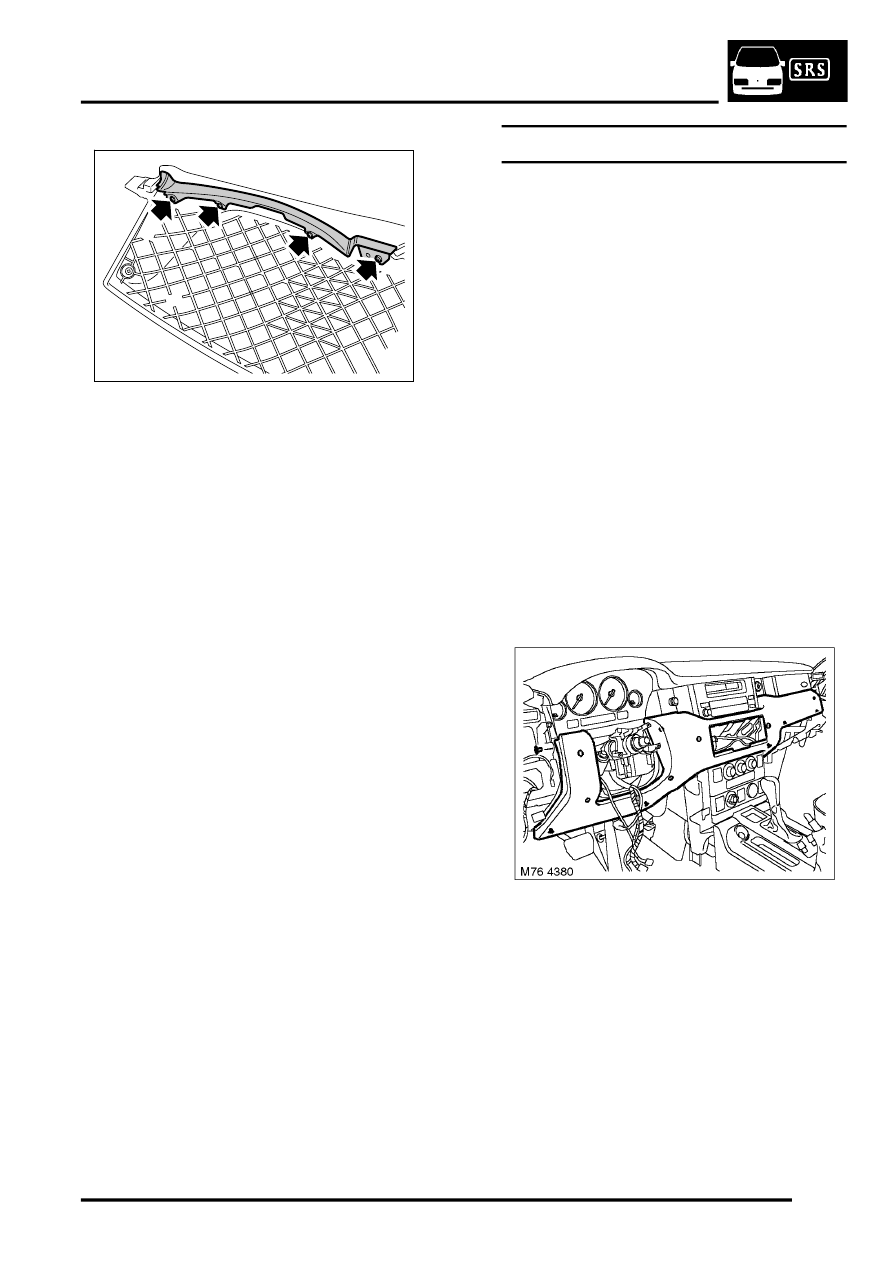

6. Remove 6 Torx screws securing lower fascia

shroud.

7. Carefully release 7 clips securing shroud to

carrier assembly. Remove shroud.

NOTE: Do not carry out further dismantling if
component is removed for access only.

8. Remove 7 trim fasteners from shroud.
9. Remove 4 retaining clips from shroud.

Refit

1. Fit clips to shroud.
2. Fit fasteners to shroud.

M76 4320
