MOTOR - RECLINE - FRONT SEAT - from 99MY (page 2 of 3)

SEATS

29

REPAIR

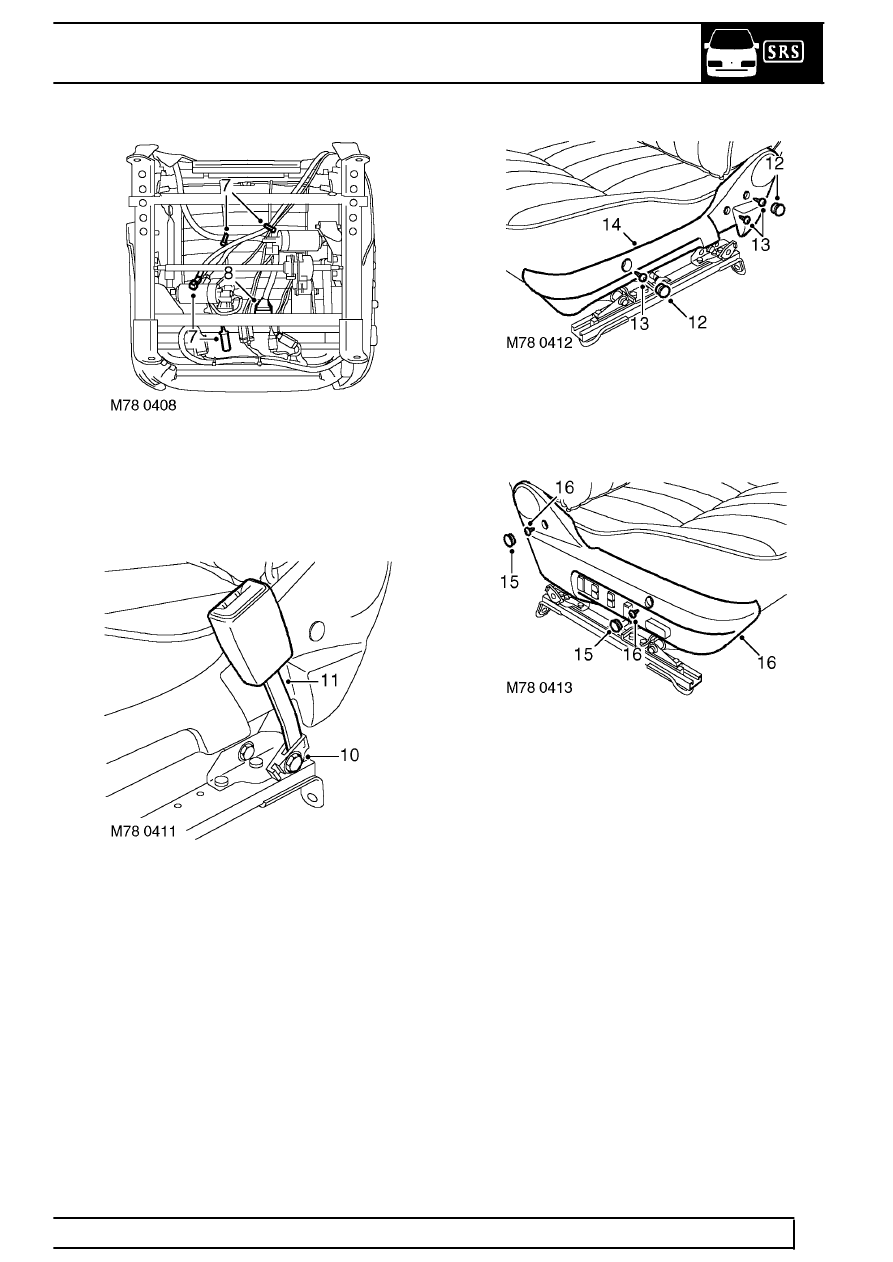

7. Remove cable ties securing harnesses to

cushion spring. Release heating element
harness and SRS harness 2 way connector.

8. Disconnect multiplug from control unit.
9. Release harness from squab cover.

10. Remove bolt securing seat belt stalk.
11. Remove seat belt stalk.

12. Remove 2 screw covers.
13. Remove 3 screws securing inner side finisher.
14. Remove side finisher.

15. Remove 2 screw covers.
16. Remove 2 screws securing outer side finisher.

Release side finisher and move aside for
access.

17. Raise squab cover for access.
