ENGINE

31

REPAIR

All Models

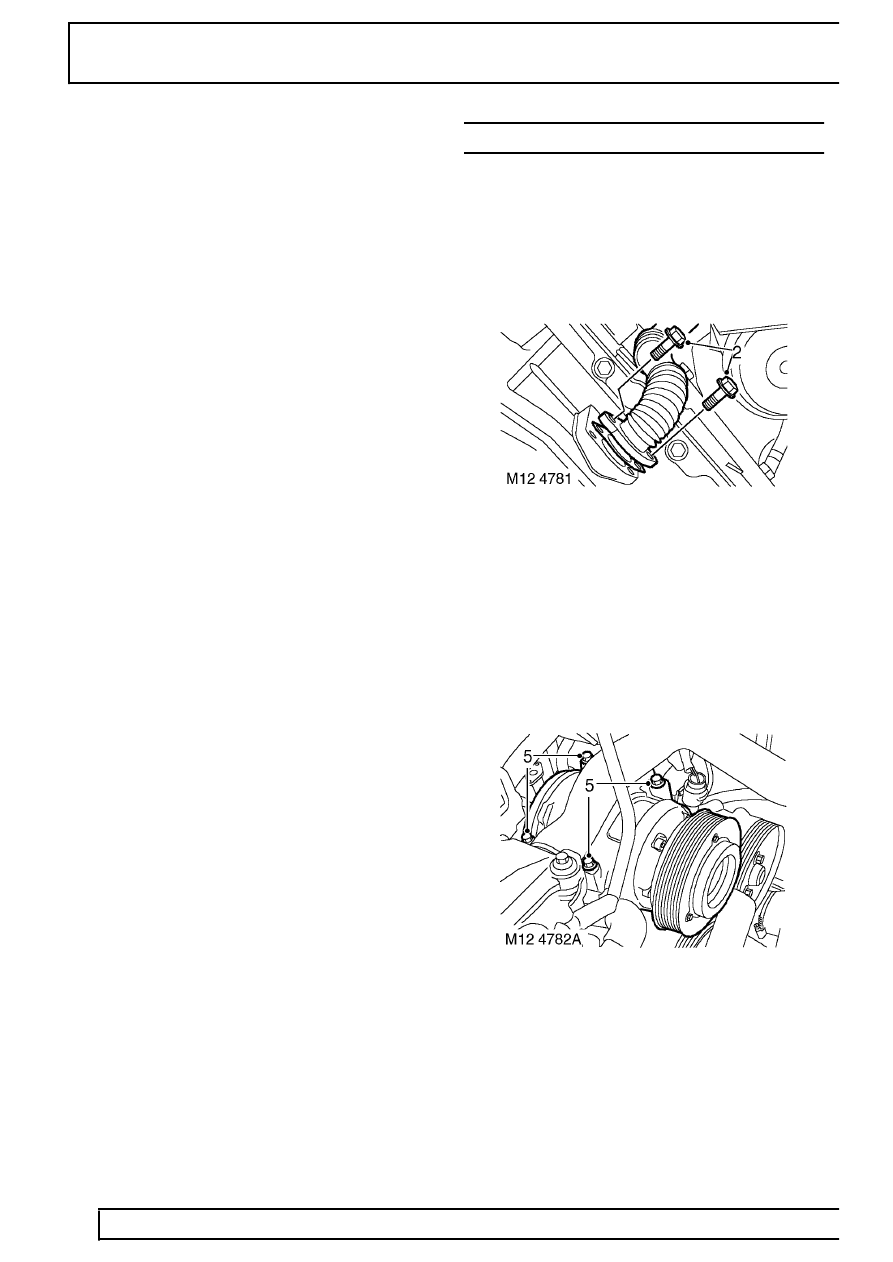

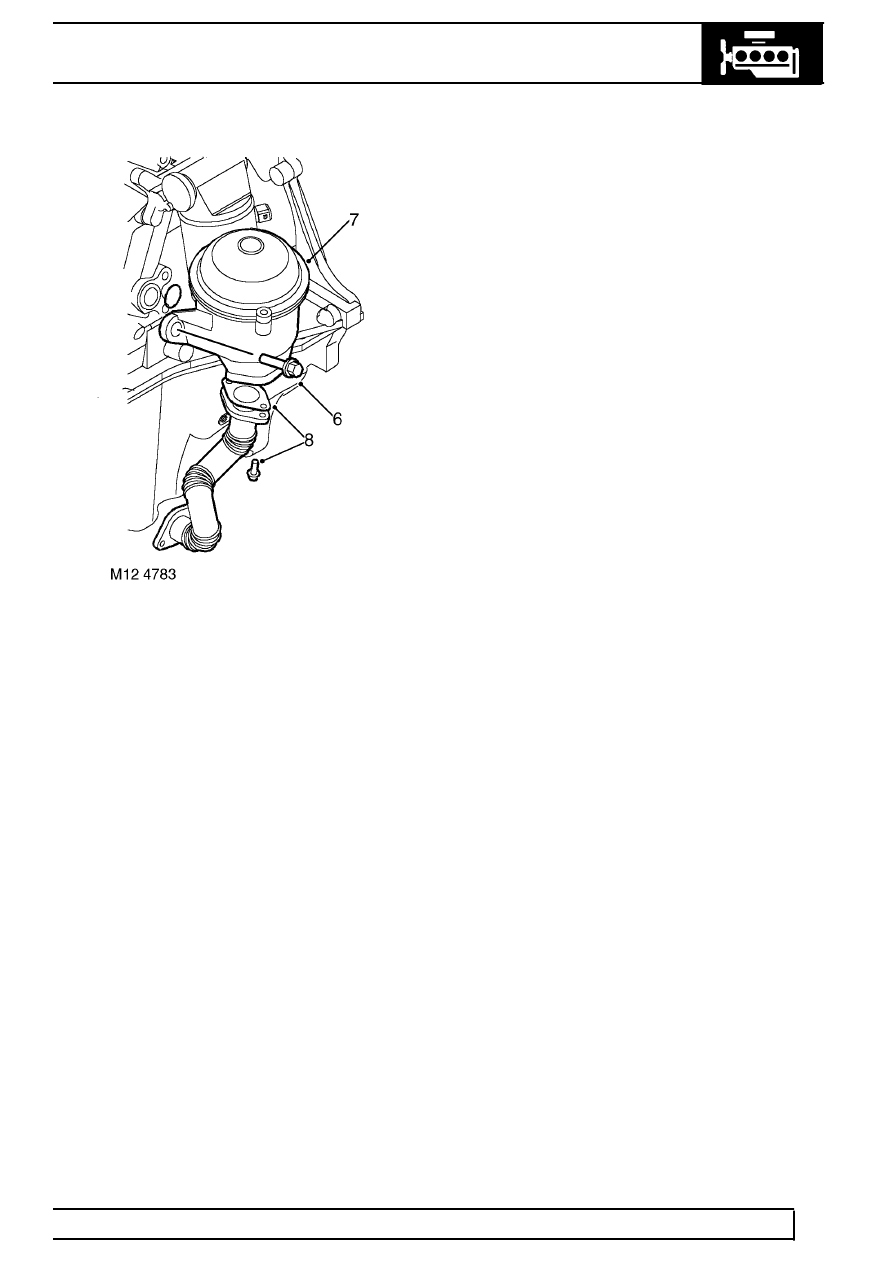

6. Remove 3 bolts securing centrifuge to engine oil

cooler.

7. Remove centrifuge and discard ’O’ ring.
8. Remove 2 bolts, remove drain pipe from

centrifuge and discard gasket.

Refit

9. Clean mating faces of centrifuge, oil cooler and

sump.

10. Position drain pipe to centrifuge using new

gasket and tighten bolts to 10 Nm (7 lbf.ft) .

11. Position new ’O’ ring to oil cooler.
12. Position centrifuge and tighten bolts to 25 Nm

(18 lbf.ft) .

13. Align drain pipe to sump, fit new gasket and

tighten bolts to 10 Nm (7 lbf.ft)

Models with air conditioning only

14. Position compressor and tighten bolts to 25 Nm

(18 lbf.ft) .

15. Fit auxiliary drive belt. See ELECTRICAL,

Repair.

All Models

16. Fit turbocharger. See FUEL SYSTEM, Repair.
17. Fit underbelly panel. See CHASSIS AND

BODY, Repair.
