PANEL REPAIRS

-26

REPAIRS

Valance outer

This panel can be changed on its own if necessary.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.

4. RH side: Remove ECU housing.
5. LH side: Remove windscreen washer

reservoir.

Repair

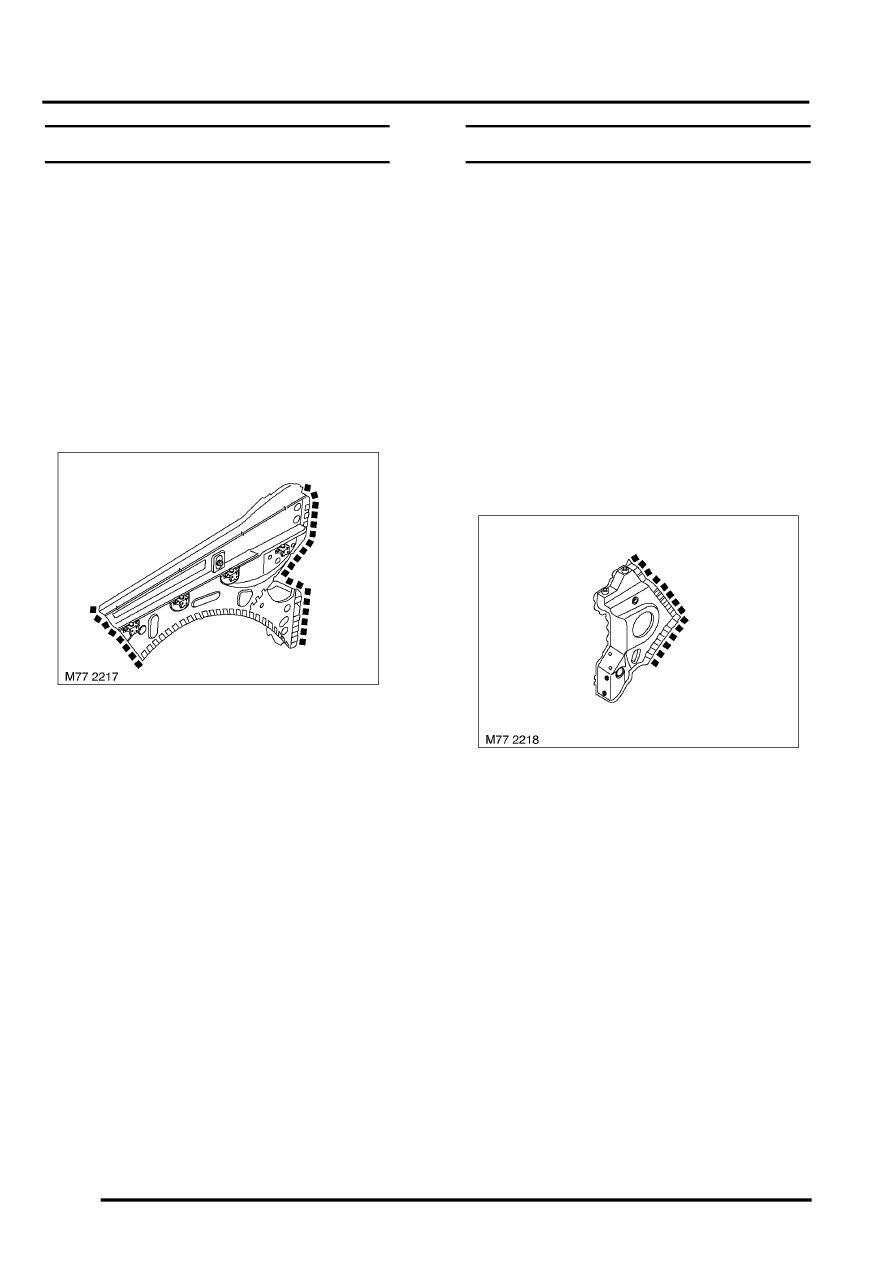

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. RH side: Fit ECU housing.
2. LH side: Fit windscreen washer reservoir.
3. Fit front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.

4. Connect alternator.
5. Connect battery earth lead.

Valance outer extension

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Remove front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.

4. RH side: Remove ECU housing.
5. LH side: Remove windscreen washer

reservoir.

6. Remove harness from valance outer extension

panel.

7. Remove bumper fixing.
8. LH side: Remove bonnet release cable.
9. LH side: Remove radiator expansion tank.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. LH side: Fit radiator expansion tank.
2. LH side: Fit bonnet release cable.
3. Fit harness to valance outer extension panel.
4. Fit bumper fixing.
5. LH side: Fit windscreen washer reservoir.
6. RH side: Fit ECU housing.
7. Fit front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.

8. Connect alternator.
9. Connect battery earth lead.
