Land Rover Workshop Service and Repair Manuals

12

ENGINE

NEW RANGE ROVER

10

REPAIR

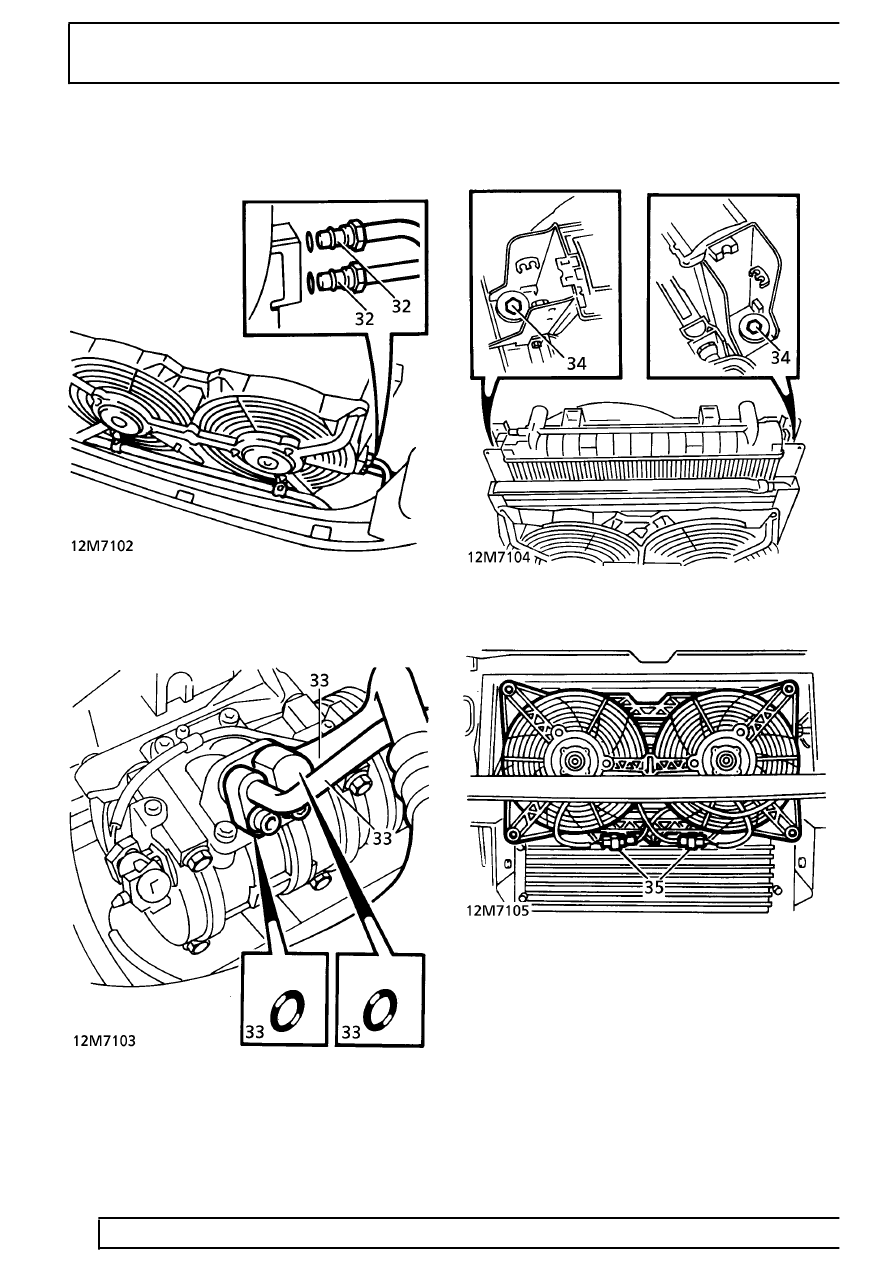

32. Disconnect 2 pipes from air conditioning

condenser. Remove ’O’ rings and discard.

33. Disconnect 2 pipes from air conditioning

compressor. Remove ’O’ rings and discard.
Place pipes aside.

34. Remove 2 nuts and bolts securing radiator

mountings to chassis.

35. Disconnect 2 condenser cooling fan multiplugs.

36. Remove 2 nuts securing air conditioning pipe to

condenser fans. Release pipe.
