Rover 400 Workshop Manual (1995-2000)23 · Suspension
23 · Steering & suspension

Compensator arm

Make
Rover
Model
400 Workshop Manual
Year
1995–2000
Section
Repairs › Compensator arm
SuspensionCompensator arm · page 1 of 2

Refit

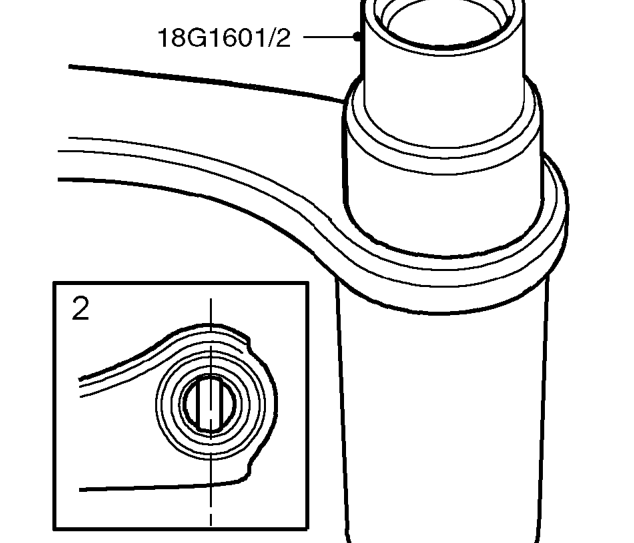

Diagram
  1. Turn arm over and support on 18G 1601/1 .
  2. Position new bush with mounting faces at right angles to arm centre line.
  3. Fit tool 18G 1601/2 over bush and press bush into arm until tool contacts arm.
  4. Fit upper arm. See this section.

COMPENSATOR ARM

Service repair no - 64.35.63

Remove

  1. Raise rear of vehicle, one side.

WARNING: Support on safety stands.

  1. Remove road wheel(s).

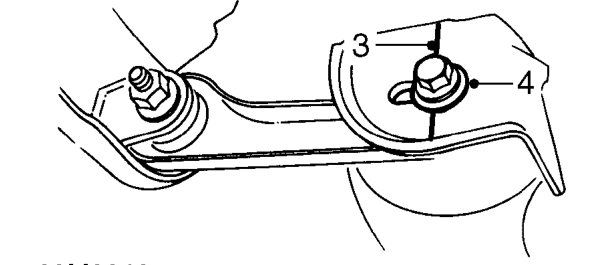

Compensator arm – Remove road wheel(s).
  1. Mark centre line of bolt to body bracket, for refitting reference.
  2. Remove bolt and flat washer securing compensator arm to body bracket.

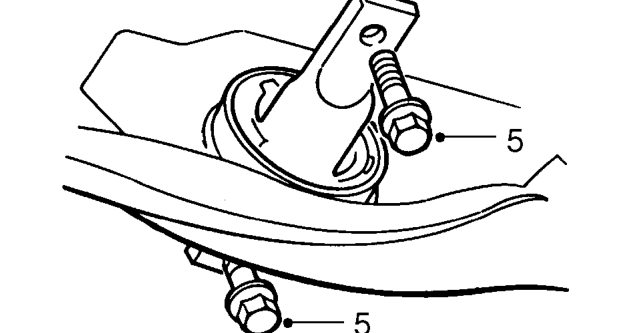

Compensator arm – Remove bolt and flat washer securing compensator arm to body bracket.
  1. Remove 2 bolts securing trailing arm bush to body.
  2. Release compensator arm from body bracket.
