Seal - pinion gear housing - KV6 - Non NAS

INTERMEDIATE REDUCTION DRIVE

41-28

REPAIRS

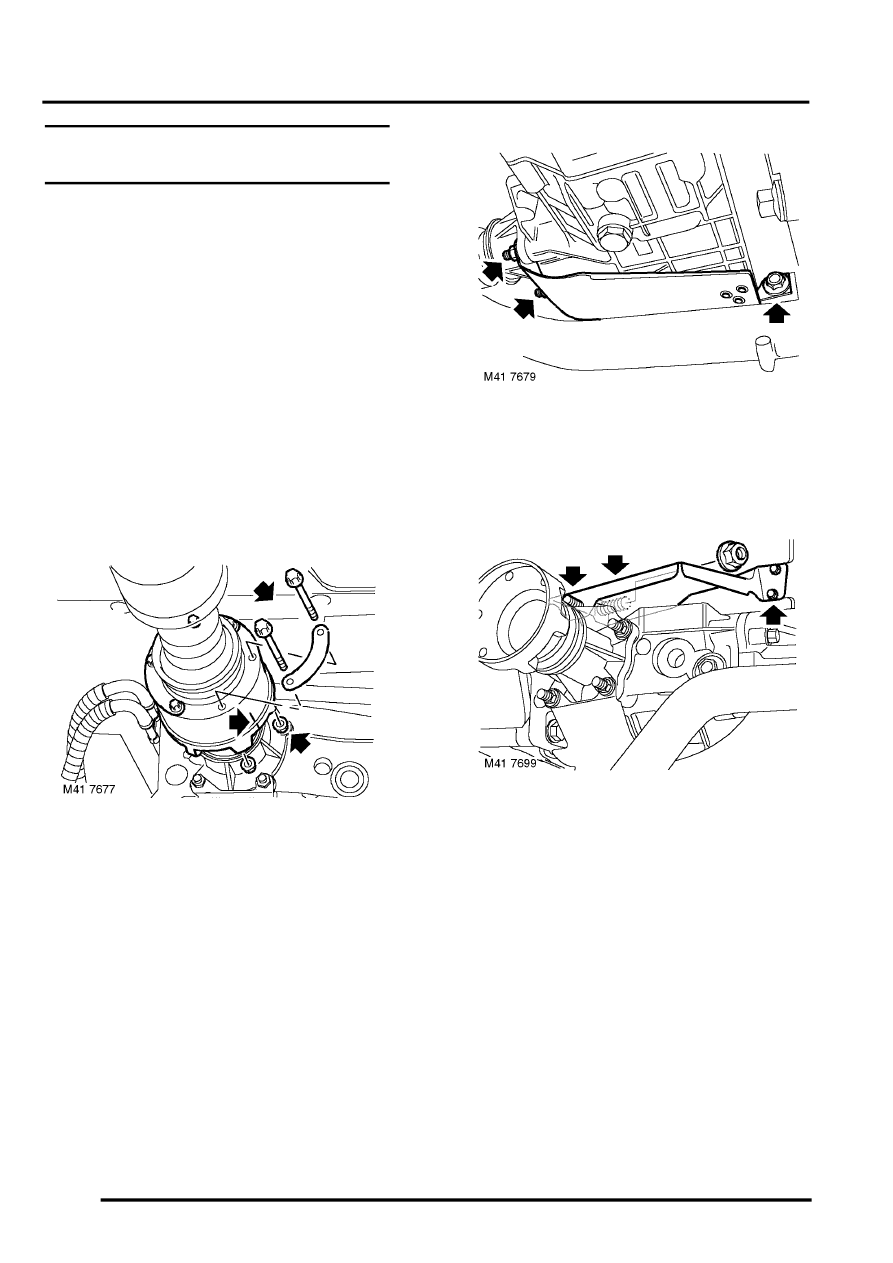

Seal - pinion gear housing - KV6 - Non
NAS

$% 41.29.11

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Drain fluid from IRD.

 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

4. Raise one rear wheel for rotation of propeller

shaft to access bolts.

5. Reference mark front propeller shaft for

reassembly.

6. Remove 6 nuts and bolts securing propeller

shaft to IRD drive flange.

7. Release propeller shaft from IRD drive flange

and tie shaft aside.

CAUTION: Care must be taken to support
the Tripode joint when removed from the
IRD unit. To avoid damage to gaiter or steel
can, the joint should not be allowed to fully
extend or be dropped.

8. Remove nut securing exhaust heat shield to

mounting bracket.

9. Remove 2 nuts securing heat shield to IRD

pinion housing.

10. Remove heat shield.

11. Remove nut securing manifold heat shield to

IRD unit.

12. Remove nut securing heat shield to IRD pinion

housing.

13. Remove 2 bolts securing heat shield and

remove heat shield.
