Seal - pinion gear housing - Td4 (page 2 of 2)

INTERMEDIATE REDUCTION DRIVE

41-26

REPAIRS

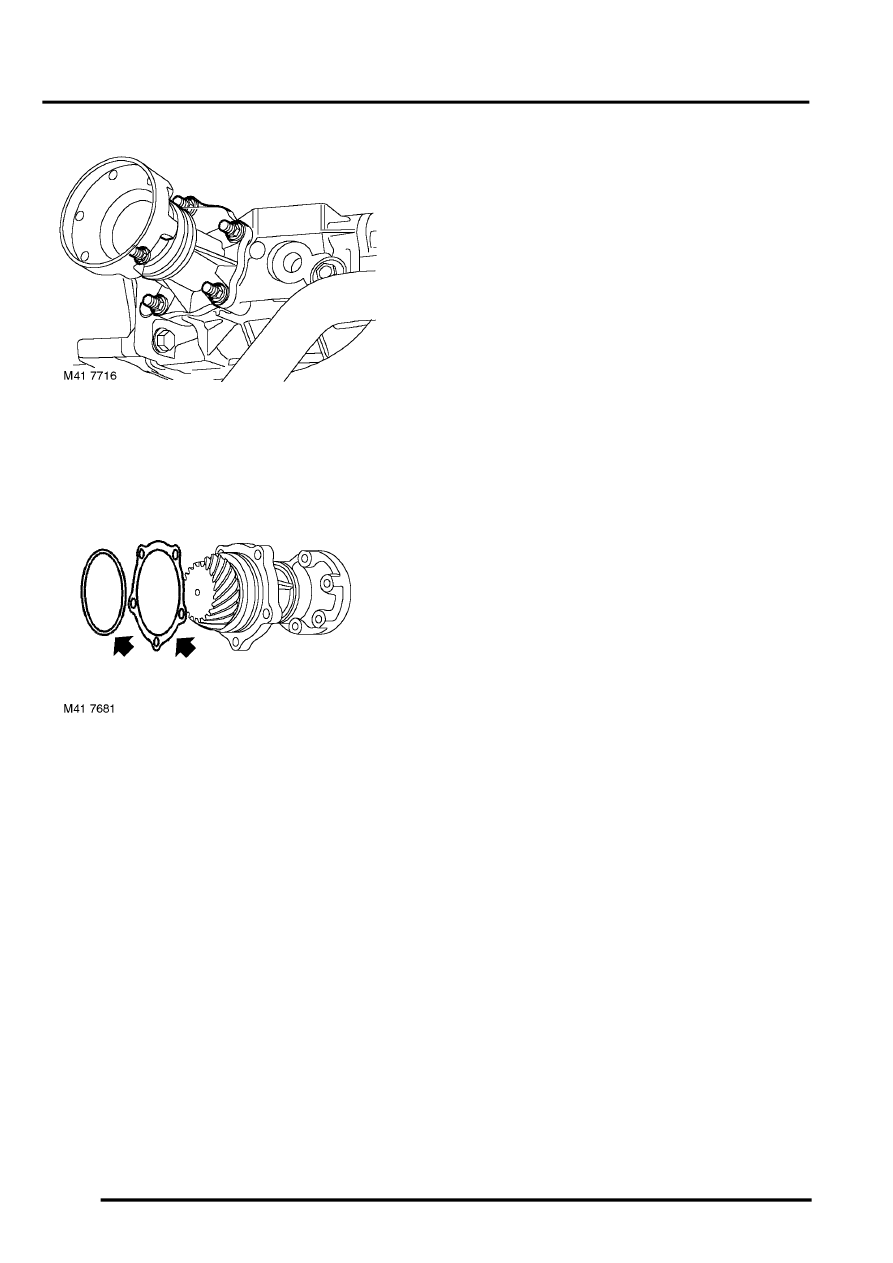

8. Remove 5 nuts securing pinion housing.
9. Remove pinion housing.

10. Remove and discard 'O' ring.
11. Remove and retain spacing washer.

Refit

1. Clean pinion housing and mating face on IRD

casing.

2. Clean spacing washer.
3. Fit spacing washer to IRD.
4. Lubricate new 'O' ring with IRD fluid and fit to

groove in pinion housing.

5. Fit pinion housing.
6. Fit nuts securing pinion housing and tighten to

25 Nm (18 lbf.ft).

7. Ensure mating face of propeller shaft and IRD

drive flange are clean.

8. Fit propeller shaft to IRD flange and align

marks. Tighten nuts and bolts to 40 Nm (30
lbf.ft).

9. Fill IRD to correct level with fluid.

 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

10. Lower axle and remove jack.
11. Fit underbelly panel.

 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

12. Remove stands and lower vehicle.
