PANEL REPAIRS

REPAIRS 77-2-25

Headlamp mounting panel - RH

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove front bumper assembly.

 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

4. Models with A/C: Remove condensor.

 +

 AIR CONDITIONING, REPAIRS,

Condenser.

5. Diesel models: Remove gearbox fluid cooler.
6. Remove RH headlamp.

 +

 LIGHTING, REPAIRS, Headlamp - up

to 03MY.

7. Remove RH repeater lamp.

 +

 LIGHTING, REPAIRS, Lamp - front

repeater - up to 03MY.

8. Release headlamp levelling motor and position

aside.

9. Release headlamp wiring and position aside.

10. Remove battery and battery tray.

 +

 CHARGING AND STARTING,

REPAIRS, Battery.

11. Remove horn.

 +

 ALARM SYSTEM AND HORN,

REPAIR, Vehicle horn.

12. Remove RH crush can.
13. Remove 2 bolts securing front bulkhead

assembly to chassis.

14. Remove RH centre brace.

Repair

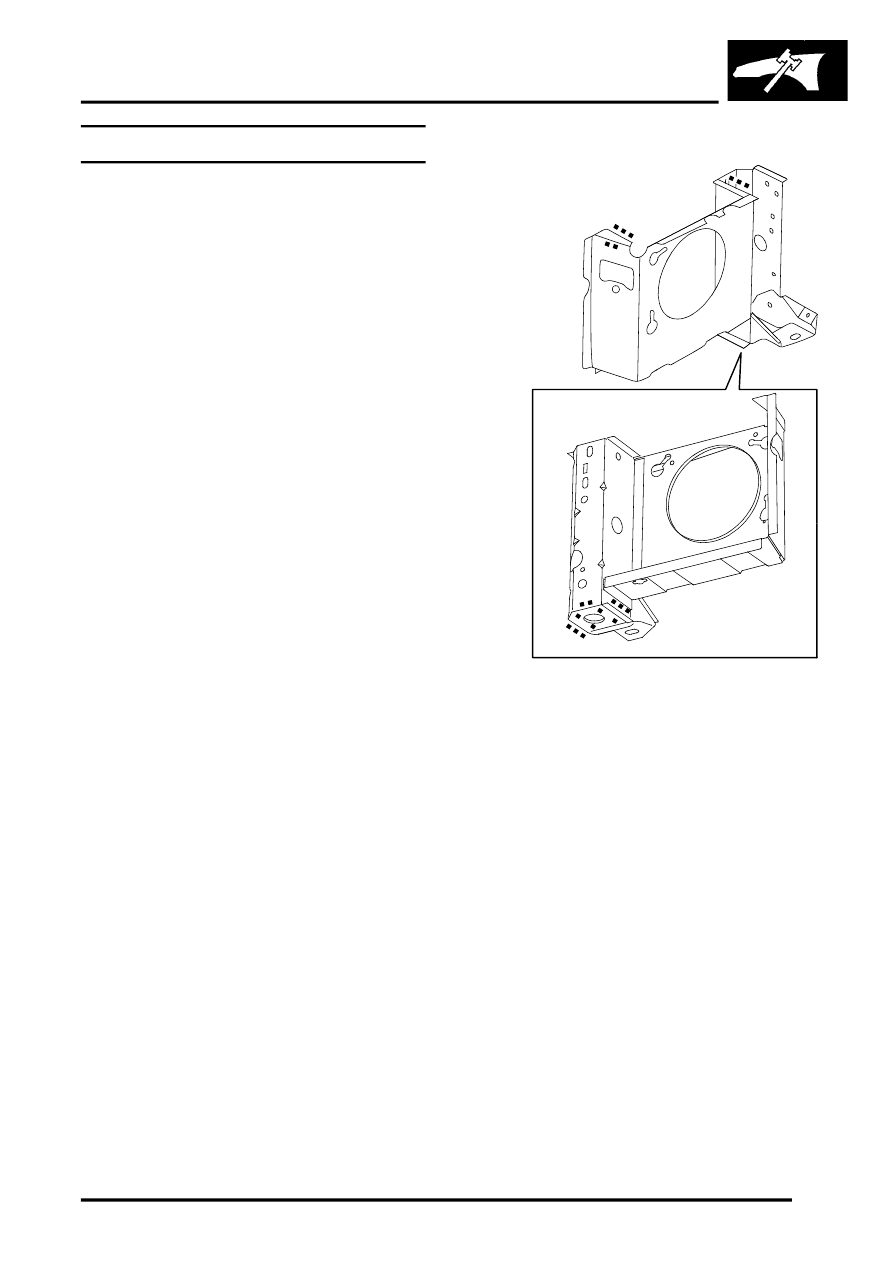

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit centre brace.
2. Fit 2 bolts securing bulkhead to chassis and

tighten bolts to 45 Nm (33 lbf.ft).

3. Fit crush can.
4. Models with A/C: Fit A/C pipes.
5. Fit horn.

 +

 ALARM SYSTEM AND HORN,

REPAIR, Vehicle horn.

6. Fit battery and battery tray. Do not connect

leads.


 +

 CHARGING AND STARTING,

REPAIRS, Battery.

7. Fit headlamp wiring and headlamp levelling

motors.

8. Fit repeater lamp.

 +

 LIGHTING, REPAIRS, Lamp - front

repeater - up to 03MY.

M77 1741A
