Cylinder head gasket - LH (page 4 of 4)

ENGINE - K SERIES KV6

12-3-90 OVERHAUL

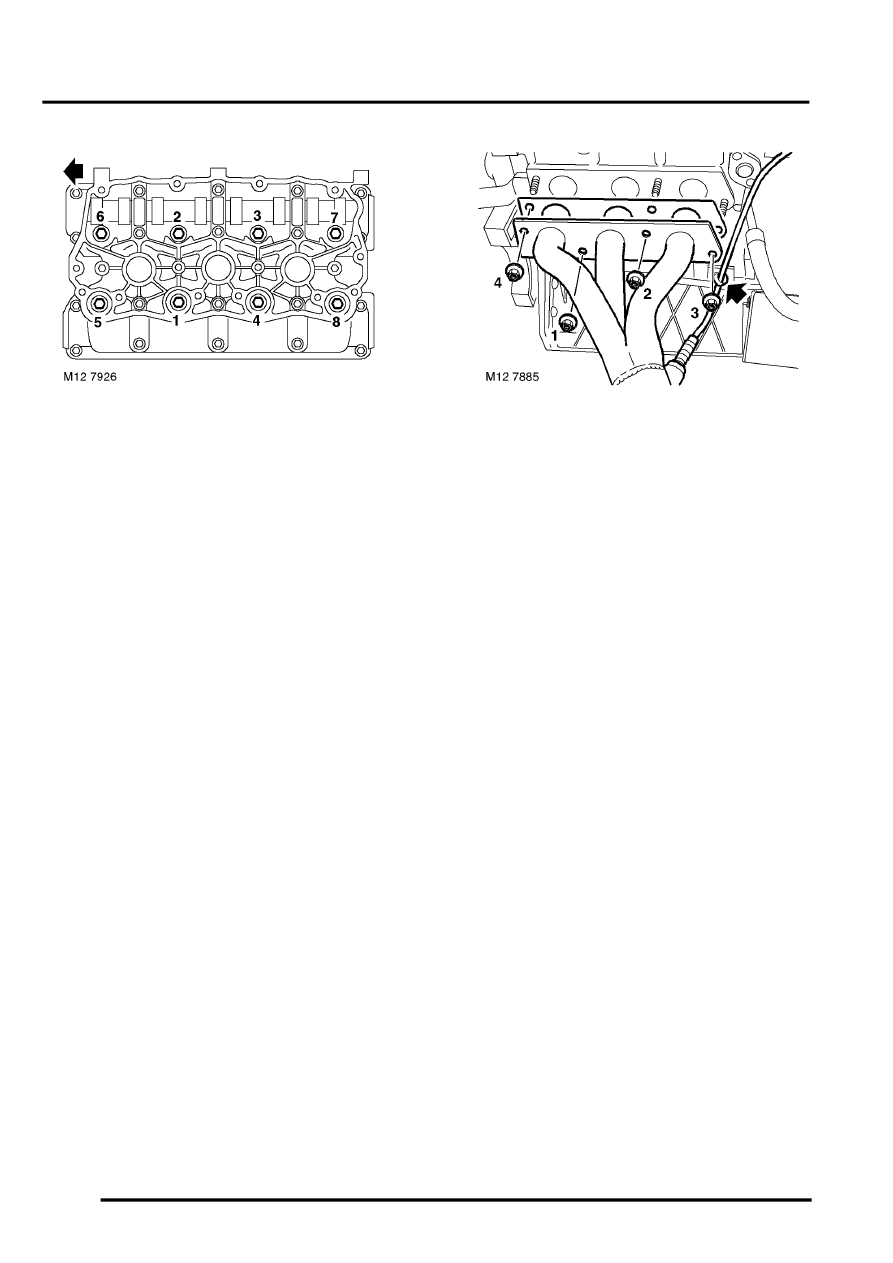

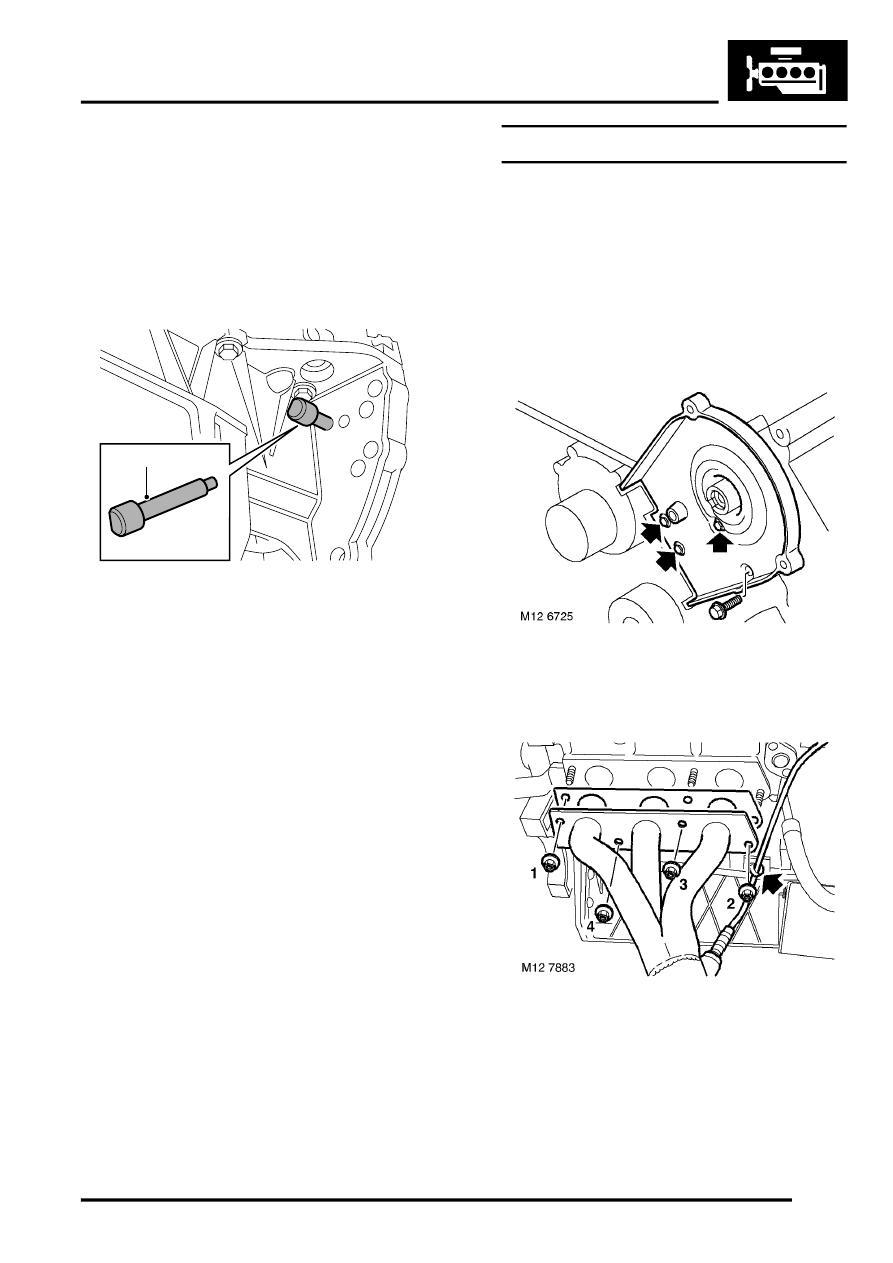

10. Tighten cylinder head bolts progressively in the

sequence shown to:

l

Stage 1 - 25 Nm (18 lbf.ft)

l

Stage 2 - 25 Nm (18 lbf.ft)

l

Stage 3 - 25 Nm (18 lbf.ft)

l

Stage 4 - Using an angle torque gauge,
tighten a bolts in same sequence a further
180

°

11. Fit LH camshaft cover gasket.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - LH - Up to 03MY.

12. Remove and discard 'O' rings from injectors.
13. Clean injectors and injector locations in fuel rail.
14. Lubricate new 'O' rings with castor oil and fit to

injectors.

15. Position fuel rail assembly and secure injectors

to inlet manifolds.

16. Position injector protection cover - if fitted to RH

fuel rail and secure injector harness to
protection cover or fuel rail with clips.

17. Fit bolts securing fuel rail to inlet manifolds and

tighten to 9 Nm (7 lbf.ft).

18. Connect coolant bleed hose to inlet manifold

and secure with clip.

19. Connect breather hose to LH inlet manifold.
20. Position ignition coils to LH inlet manifold.
21. Position earth lead, fit nuts and bolts securing

ignition coils to LH inlet manifold and tighten to
9 Nm (7 lbf.ft).

22. Clean camshaft drive belt cover backplate bolts

and apply sealant, Part No. STC 50552 to first
3 threads.

23. Position backplate, fit and tighten bolts to 9 Nm

(7 lbf.ft).

24. Clean exhaust manifold and cylinder head

mating face.

25. Fit new exhaust manifold gasket. Position

exhaust manifold, fit nuts and using sequence
shown, tighten to 45 Nm (33 lbf.ft).

26. Secure HO2S lead in clip on cylinder block.
27. Connect HO2S multiplug and secure to support

bracket.

28. Fit new camshaft timing belt.

 +

 ENGINE - K SERIES KV6,

OVERHAUL, Camshaft timing belt.
