Gasket - end cover - IRD housing - KV6 (page 3 of 3)

INTERMEDIATE REDUCTION DRIVE

REPAIRS

41-17

Refit

1. Clean remains of old sealant from mating faces

of end cover and IRD main case.

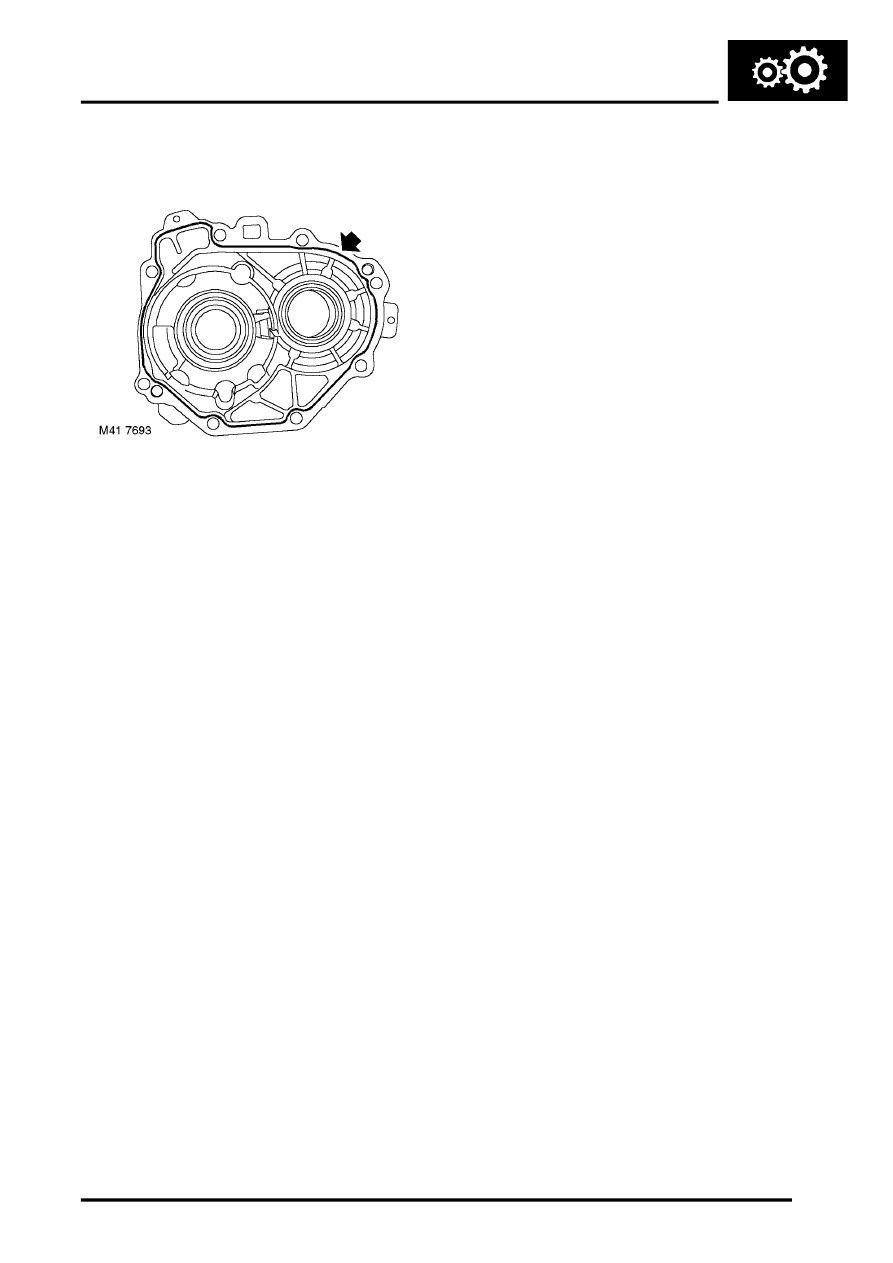

2. Apply a narrow bead of sealant, Part No. STC

4600to mating face of end cover.

3. Fit end cover to IRD and tighten bolts

progressively to 30 Nm (22 lbf.ft).

4. Fit IRD support bracket and tighten bolts

sufficiently only to pull mating faces together.

5. Final tighten all bolts in following sequence:

l

5 bolts securing support bracket to IRD 50
Nm (37 lbf.ft)

l

2 bolts securing support bracket to engine
front mounting bracket 50 Nm (37 lbf.ft)

l

3 bolts securing support bracket to sump 88
Nm (65 lbf.ft).

6. Fit engine lower steady.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Engine steady - lower.

7. Non NAS models: Fit heat shield.
8. Non NAS models: Fit nut securing heat shield

to IRD and tighten to 45 Nm (33 lbf.ft).

9. Non NAS models: Fit bolts securing manifold

heat shield to IRD support bracket and tighten
to 9 Nm (7 lbf.ft).

10. Non NAS models: Fit nut securing heat shield

to IRD pinion housing and tighten to 25 Nm (18
lbf.ft).

11. Fit drive shaft RH seal.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Seal - driveshaft - RH.

12. Fill IRD to correct level with fluid.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.


 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) lubrication system -
drain & refill - NAS.

13. NAS models: Fit RH catalytic converter.



 +

 EMISSION CONTROL, REPAIRS,

Catalytic converter - RH - KV6 - NAS.
