SEATS

REPAIRS

76-5-3

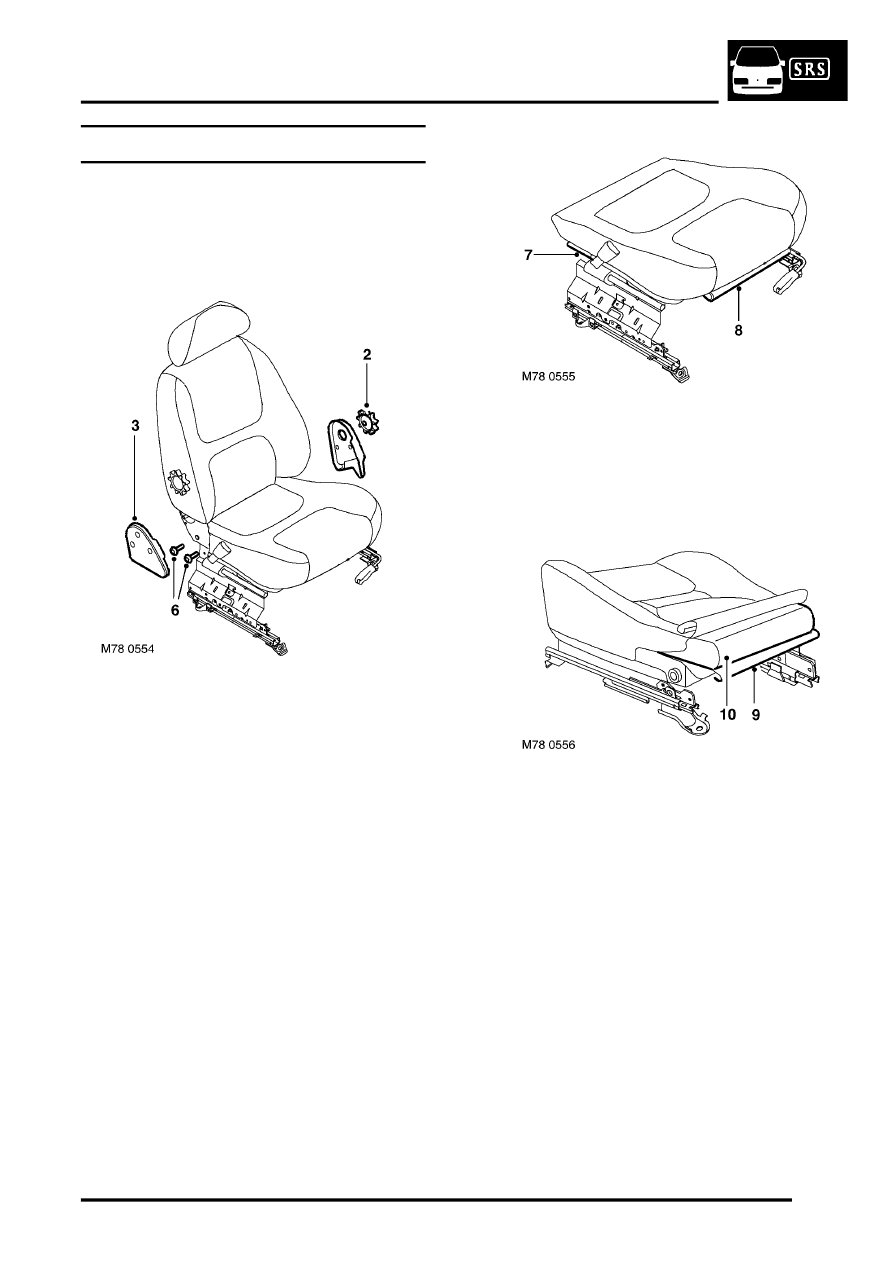

Cover - one piece - front seat cushion

$% 78.30.01

Remove

1. Remove front seat.

 +

 SEATS, REPAIRS, Front seat.

2. Remove recline control knob.
3. Release retaining studs from side covers and

remove covers.

4. Disconnect 2 multiplugs from underside of seat

cushion.

5. Release 2 clips securing multiplug to seat

frame.

6. Remove 4 Torx bolts from squab frame and

remove squab frame from cushion frame.

7. Release clips securing side edges of cushion

cover to seat frame.

8. Release clip securing front edge of cushion

cover to seat frame.

9. Release main central clip securing rear edge of

cushion cover to seat frame.

10. Release rear of cushion pad from frame.
11. Remove cushion cover and pad.
