Cylinder head gasket - RH (page 2 of 3)

ENGINE - K SERIES KV6

12-3-92 OVERHAUL

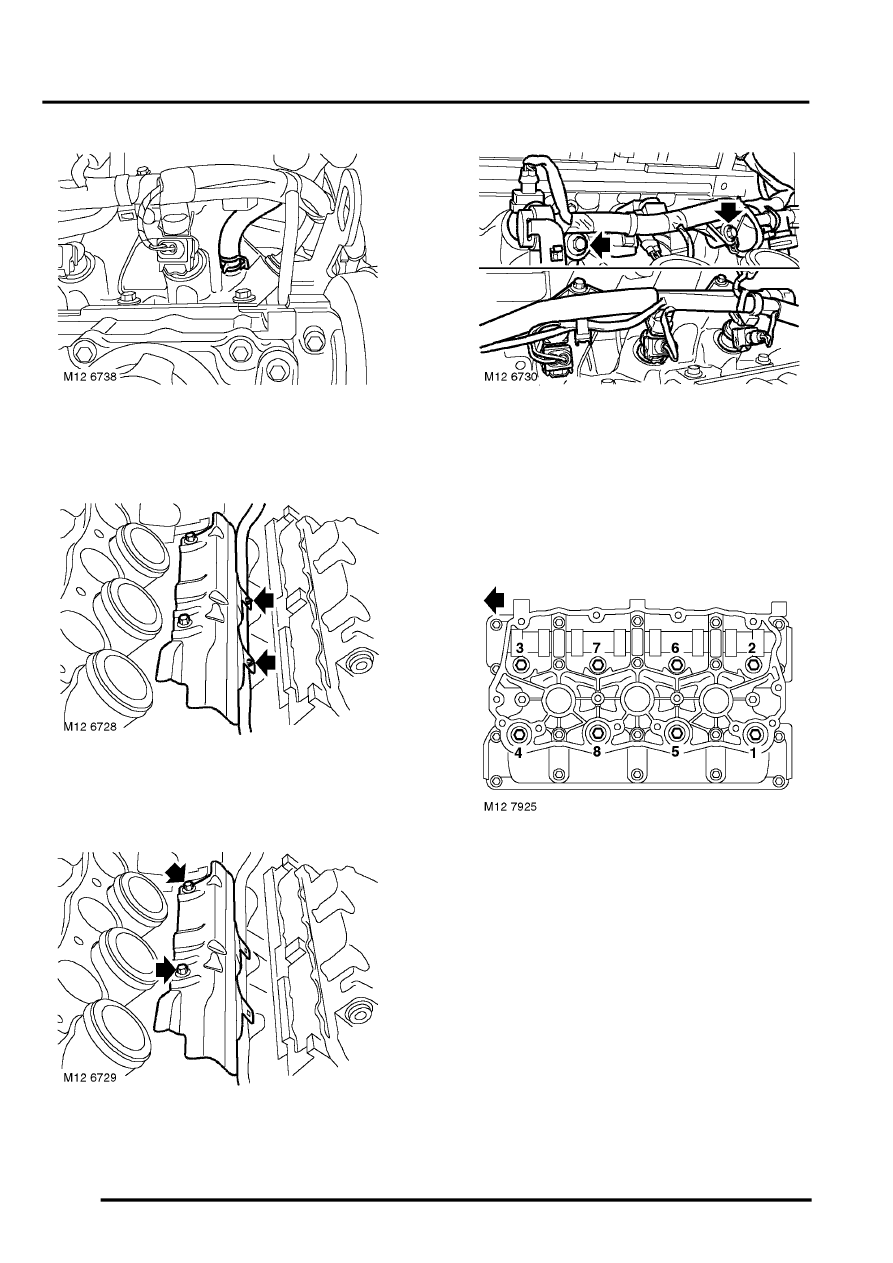

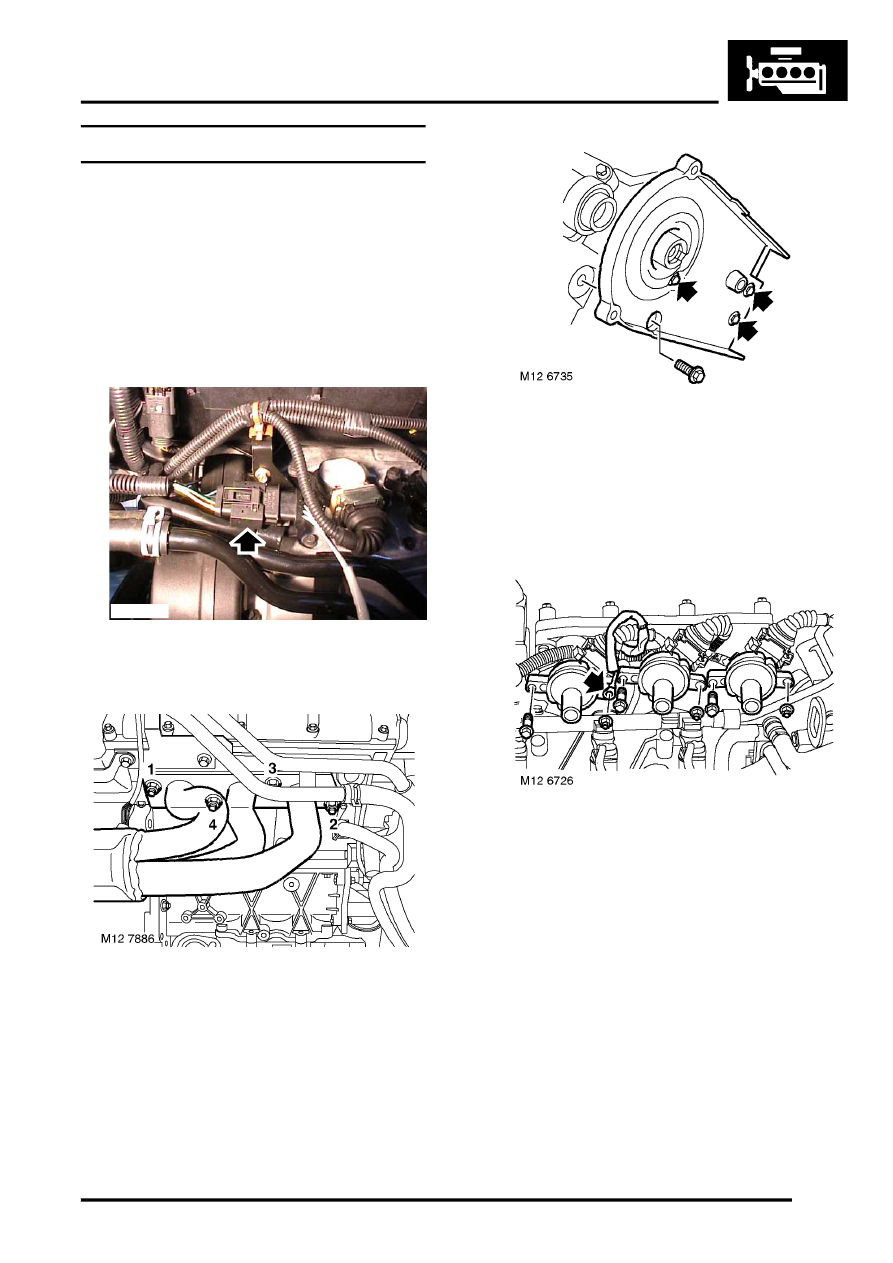

10. Release clip and disconnect coolant bleed

hose from RH inlet manifold, position hose
aside.

11. Release injector harness clips from injector

protection cover - if fitted, or from bosses on
fuel rail.

12. Remove 2 bolts securing protection cover - if

fitted and RH fuel rail to RH inlet manifold,
remove cover.

13. Remove 2 bolts securing fuel rail to LH inlet

manifold.

14. Release injectors from manifolds and carefully

lay fuel rail and injectors aside.

CAUTION: Always fit plugs to open
connections to prevent contamination.

15. Using sequence shown, progressively loosen

and remove 8 cylinder head bolts.

16. Remove cylinder head.

CAUTION: Support both ends of cylinder
head on blocks of wood.

17. Remove and discard cylinder head gasket.

CAUTION: Do not rotate crankshaft with LH
cylinder head fitted.
