Solenoid/modulator valve - EGR - Td4

EMISSION CONTROL

17-1-8

REPAIRS

Solenoid/modulator valve - EGR - Td4

$% 17.45.04

Remove

1. Disconnect battery earth lead.
2. Remove inlet manifold gaskets.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

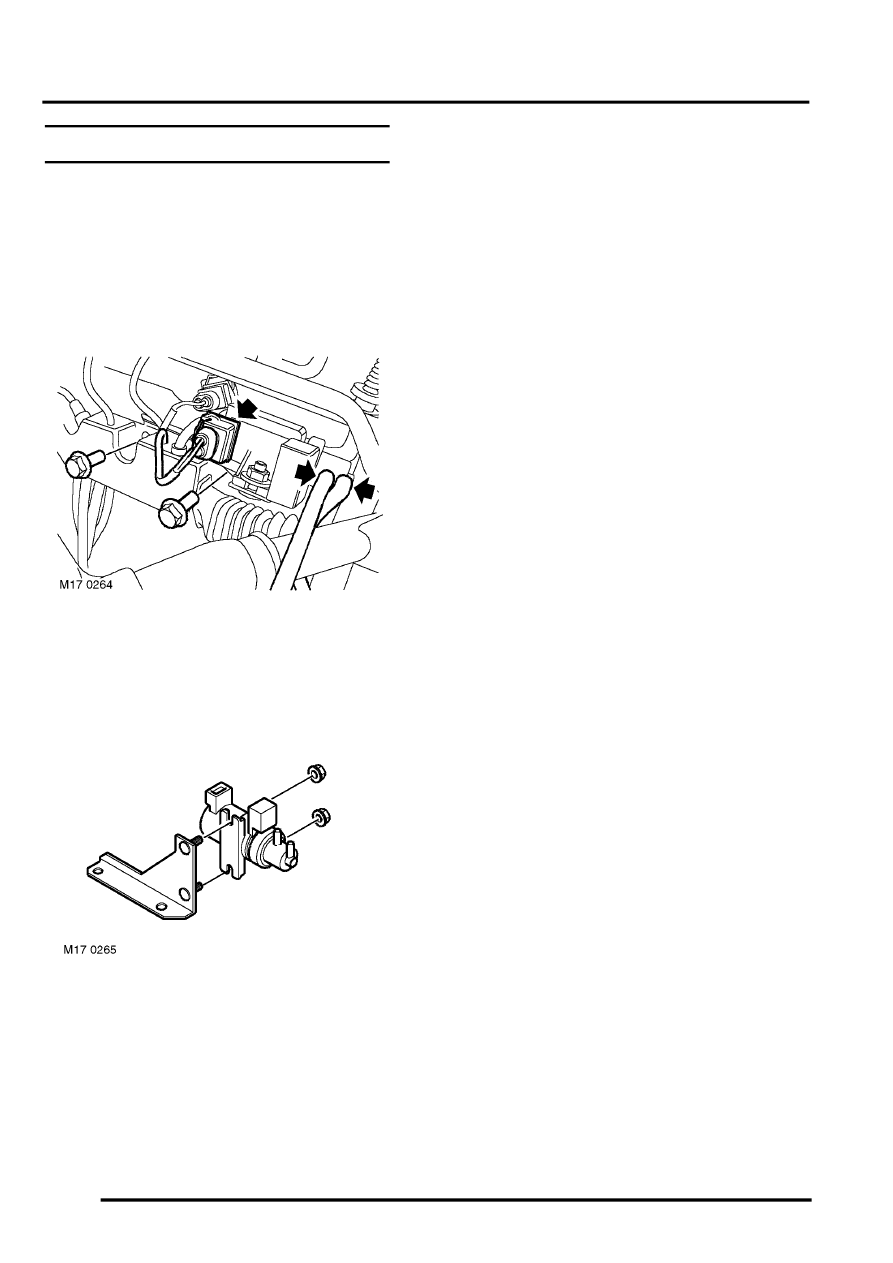

3. Disconnect multiplug from EGR solenoid valve.
4. Remove 2 bolts securing EGR solenoid bracket

to cylinder block.

5. Identify and disconnect vacuum hoses.

6. Remove 2 nuts and remove EGR solenoid

valve from bracket.

Refit

1. Fit EGR solenoid valve to bracket and secure

with nuts.

2. Position EGR solenoid valve, identify and

connect vacuum hoses and tighten bolts to 10
Nm (7.5 lbf.ft).

3. Connect multiplug to EGR solenoid valve.
4. Fit inlet manifold gaskets.

 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

5. Connect battery earth lead.
