INTERIOR TRIM COMPONENTS

76-3-20 REPAIRS

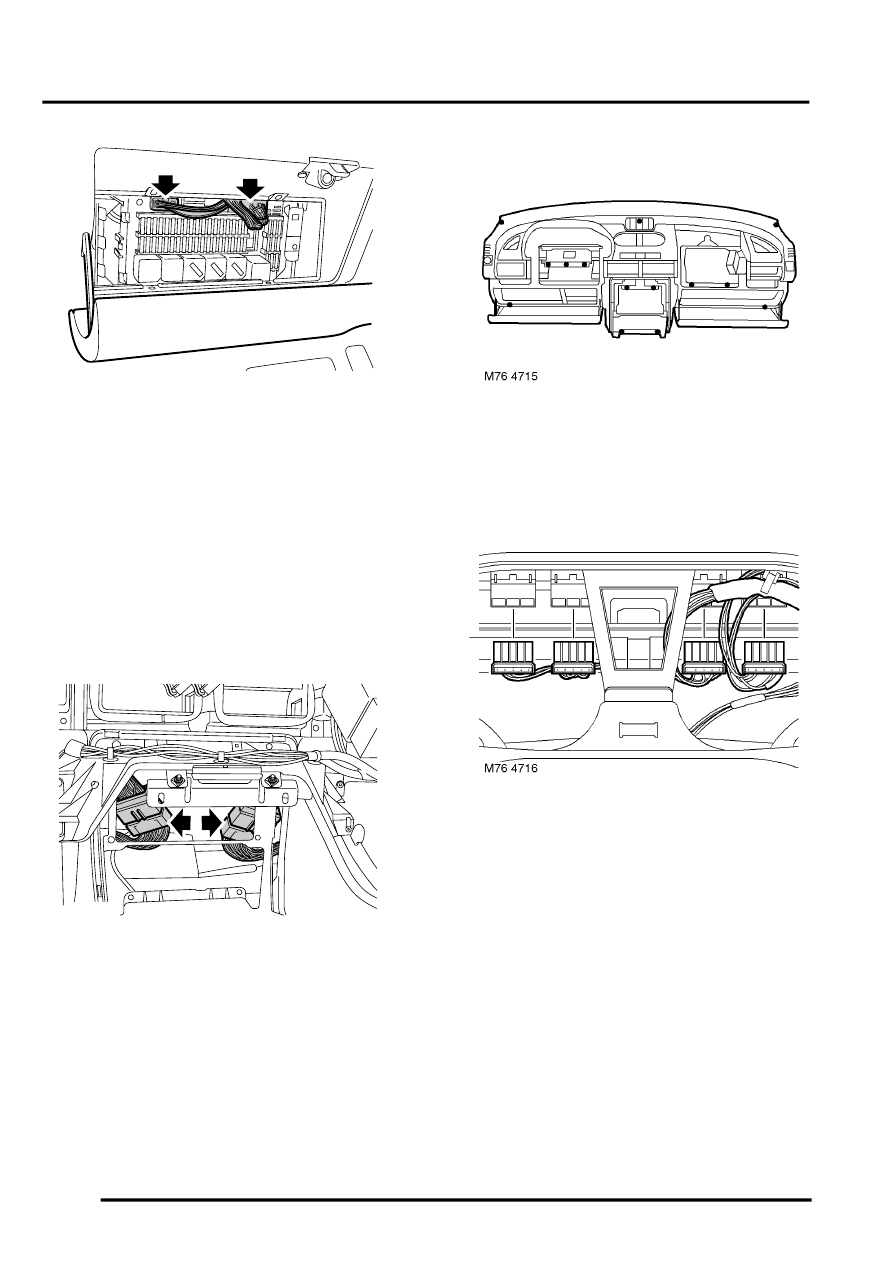

10. Disconnect 2 multiplugs from fuse box.
11. Close glove box.
12. Remove clock.

 +

 INSTRUMENTS, REPAIRS, Clock.

13. Remove hazard warning switch.

 +

 DRIVER CONTROLS, REPAIRS,

Switch - hazard warning - from 04MY.

14. Remove both 'A' post upper trim finishers.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

15. Remove passenger airbag.

 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger - from 04MY.

16. Disconnect 2 multiplugs from fascia harness.

17. Remove 14 bolts securing fascia.
18. With assistance remove fascia.

NOTE: Do not carry out further dismantling if
component is removed for access only.

19. Disconnect 4 multiplugs from fascia switch

assembly.

20. Remove 4 switches from fascia switch carrier.

M76 4722

M76 4714
