Fascia - from 04MY (page 4 of 4)

INTERIOR TRIM COMPONENTS

76-3-22 REPAIRS

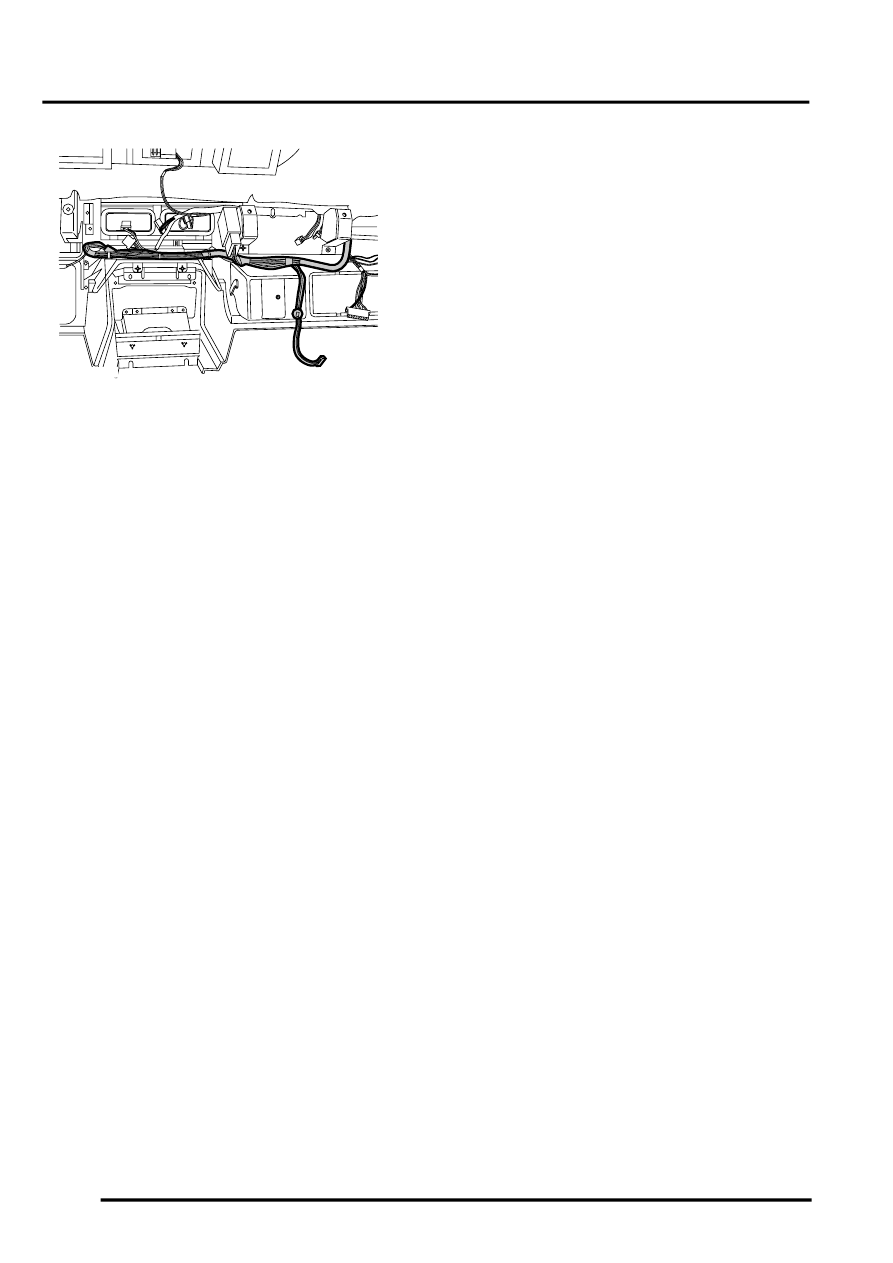

29. Noting fitted position remove fascia harness

assembly.

Refit

1. Fit and secure fascia harness.
2. Fit striker plate, secure with screws and adjust

if necessary.

3. Fit passenger side glove box assembly.
4. Fit face level air vents.
5. Fit and secure cruise switch carrier assembly to

fascia.


 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Switch - engagement
(on/off) - from 04MY.

6. Fit glove box lids and secure hinge pins.
7. Connect mirror switch multiplug and fit switch

assembly to fascia.

8. Fit switches to fascia carrier and connect

multiplugs.

9. With assistance fit fascia to vehicle and secure

bolts to 10 Nm (7 lbf.ft).

10. Connect fascia harness multiplugs to main

harness.

11. Fit passenger airbag.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger - from 04MY.

12. Fit 'A' post upper trim finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

13. Fit hazard warning switch.



 +

 DRIVER CONTROLS, REPAIRS,

Switch - hazard warning - from 04MY.

14. Fit clock.



 +

 INSTRUMENTS, REPAIRS, Clock.

15. Open drivers side glove box.
16. Fit Radio/CD module.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio/CD - from 04MY.

17. Fit fuse box cover and close glove box lid.
18. Fit steering column lower cover and secure with

screws.

19. Fit wiper/indicator switch and tighten clamping

screw.

20. Connect multiplugs to wiper/indicator switch.
21. Fit rotary coupler.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler - (SRS) air bag system.

22. Fit heater control to fascia and secure with

screws.

23. Fit instrument pack.



 +

 INSTRUMENTS, REPAIRS,

Instrument panel - from 04MY.

M76 4721
