SUNROOF ASSEMBLY (page 3 of 3)

CHASSIS AND BODY

51

REPAIR

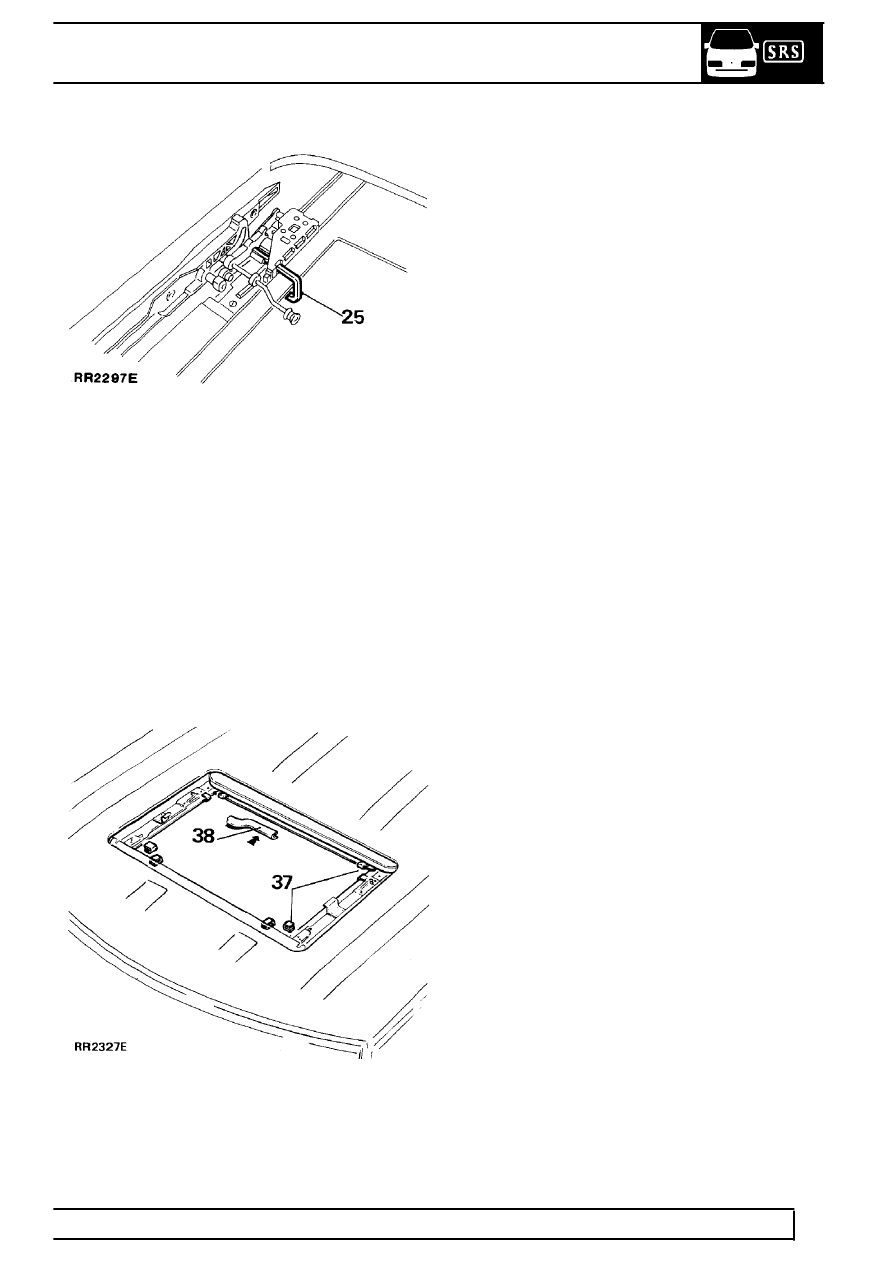

29. Remove setting keys. Temporarily connect

operating switch and electrics.

30. Operate switch to ’tilt’ position.
31. Position roof panel into roof opening with six

screws, do not tighten.

32. Move roof to ’closed’ position and adjust roof

profile. The panel profile should be 0.5 mm low
at forward edge, 1 mm high at rear edge.

33. Tighten roof panel screws.
34. Tilt sunroof, pull sunroof headliner forward and

locate rear brackets in tilt mechanism. Align front
six clips and push to secure.

35. Check operation of sunroof.

36. Refit vehicle headlining.

See Headlining
