INNER BODY SHELL ASSEMBLY (page 4 of 6)

76

CHASSIS AND BODY

8

REPAIR

LOCATION J

LOCATION K

LOCATION

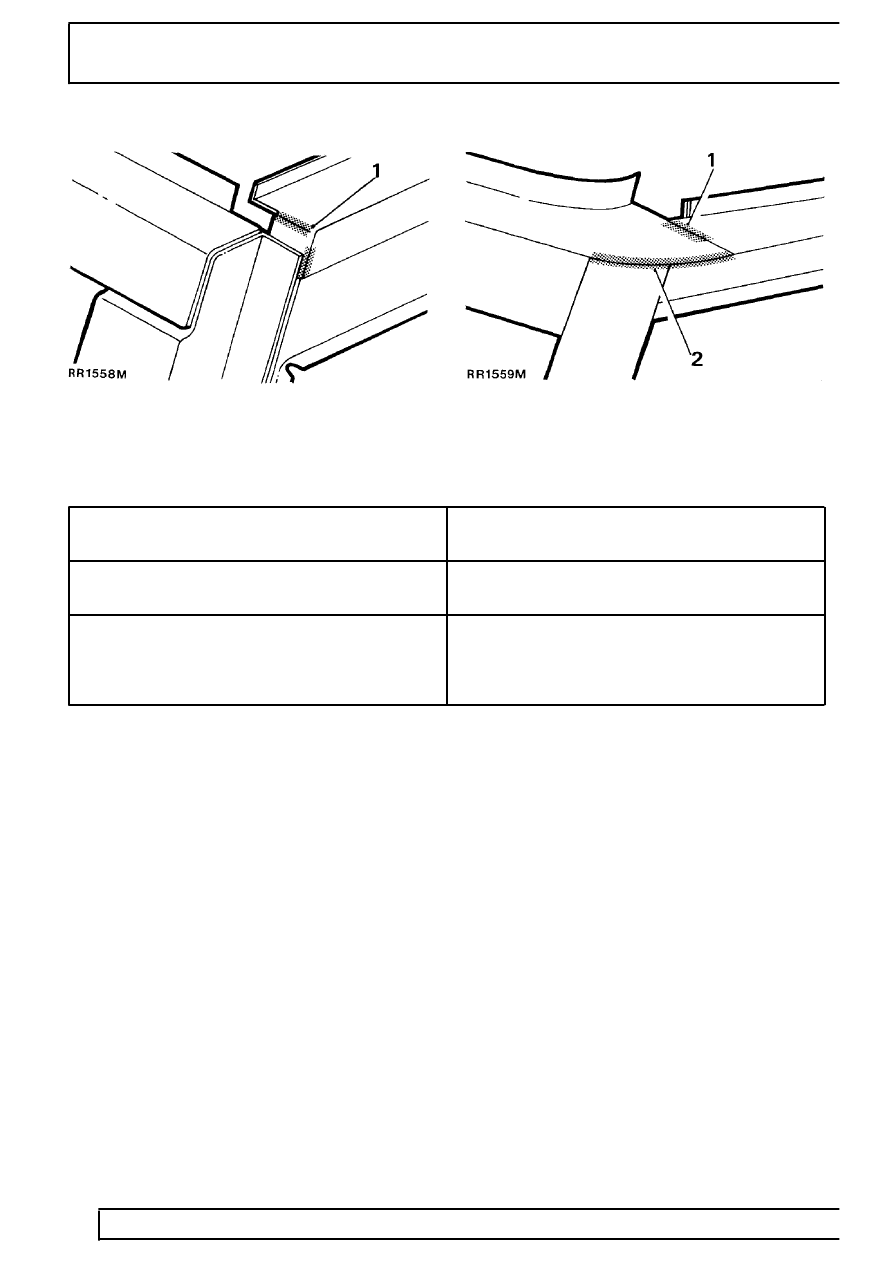

FACTORY JOINT
(minimum weld requirement quoted)

J.

1. Body side complete to rear tailgate frame

assembly

CO

2

weld, one run 40mm long

K.

1. Body side complete to roof header panel

assembly (external joint)

CO

2

weld, one run 20mm long

2. Body side complete to roof header panel

assembly (external joint)

CO

2

weld, one run 100mm long
