FUEL DELIVERY SYSTEM - PETROL

19-2-16 REPAIRS

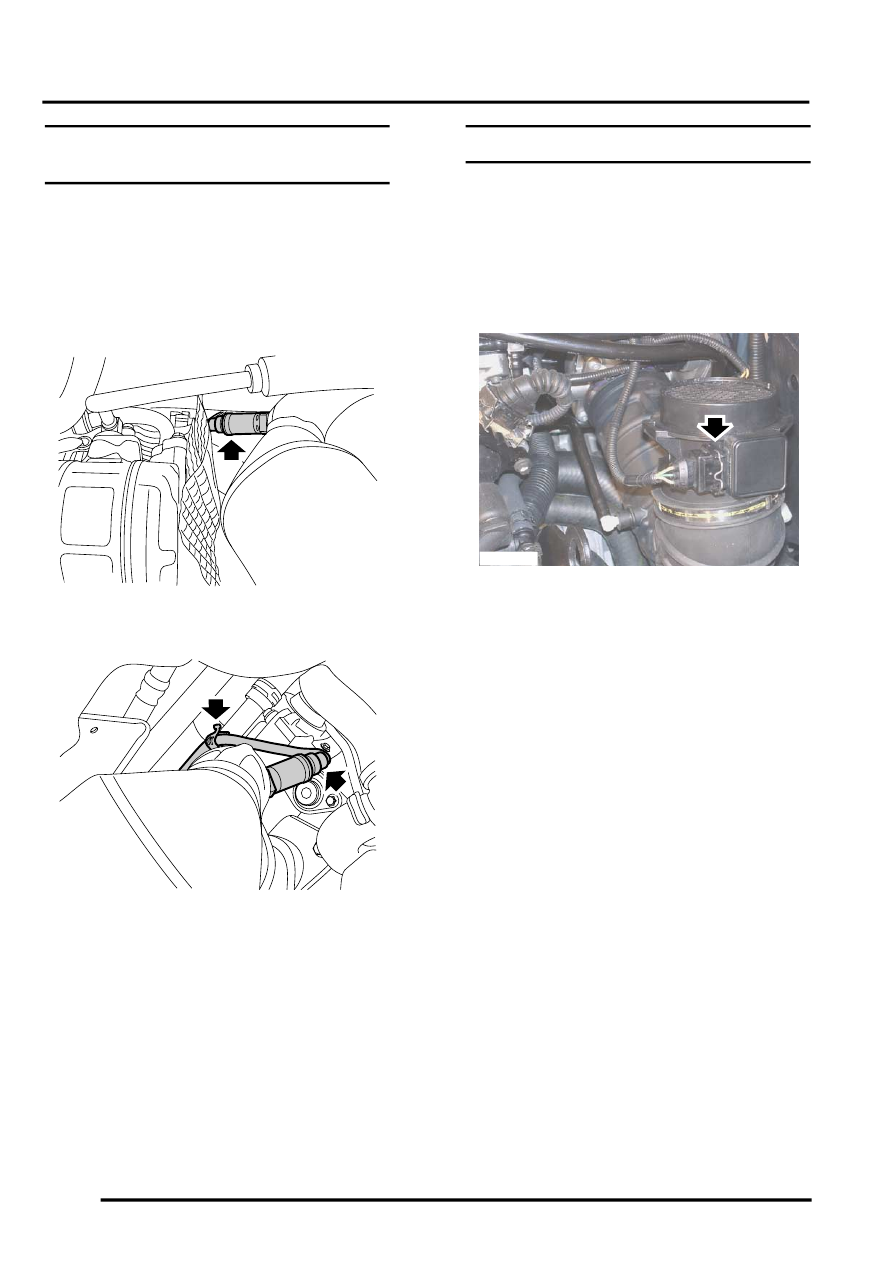

Sensor - heated oxygen (H02S)  pre-
catalyst - RH - KV6 - NAS

$% 19.22.17

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Release and disconnect HO2S multiplug.

4. Release HO2S harness from clips.
5. Remove HO2S.

Refit

1. Clean HO2S and mating face.
2. Fit H02S and tighten to 55 Nm (40 lbf.ft).
3. Connect H02S multiplug and fit to bracket.
4. Fit harness into clips.
5. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

6. Connect battery earth lead.

Sensor - mass air flow (MAF) - NAS

$% 19.22.25

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Disconnect multiplug from MAF sensor.
4. Release clip and remove MAF sensor.

Refit

1. Fit MAF sensor and secure with clip.
2. Connect multiplug to MAF sensor.
3. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

4. Connect battery earth lead.

M19 3483

M19 3482

M19 3480
