FUEL DELIVERY SYSTEM - PETROL

19-2-22 REPAIRS

Throttle housing - KV6 - NAS

$% 19.22.45

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

Pre 03MY illustrated.

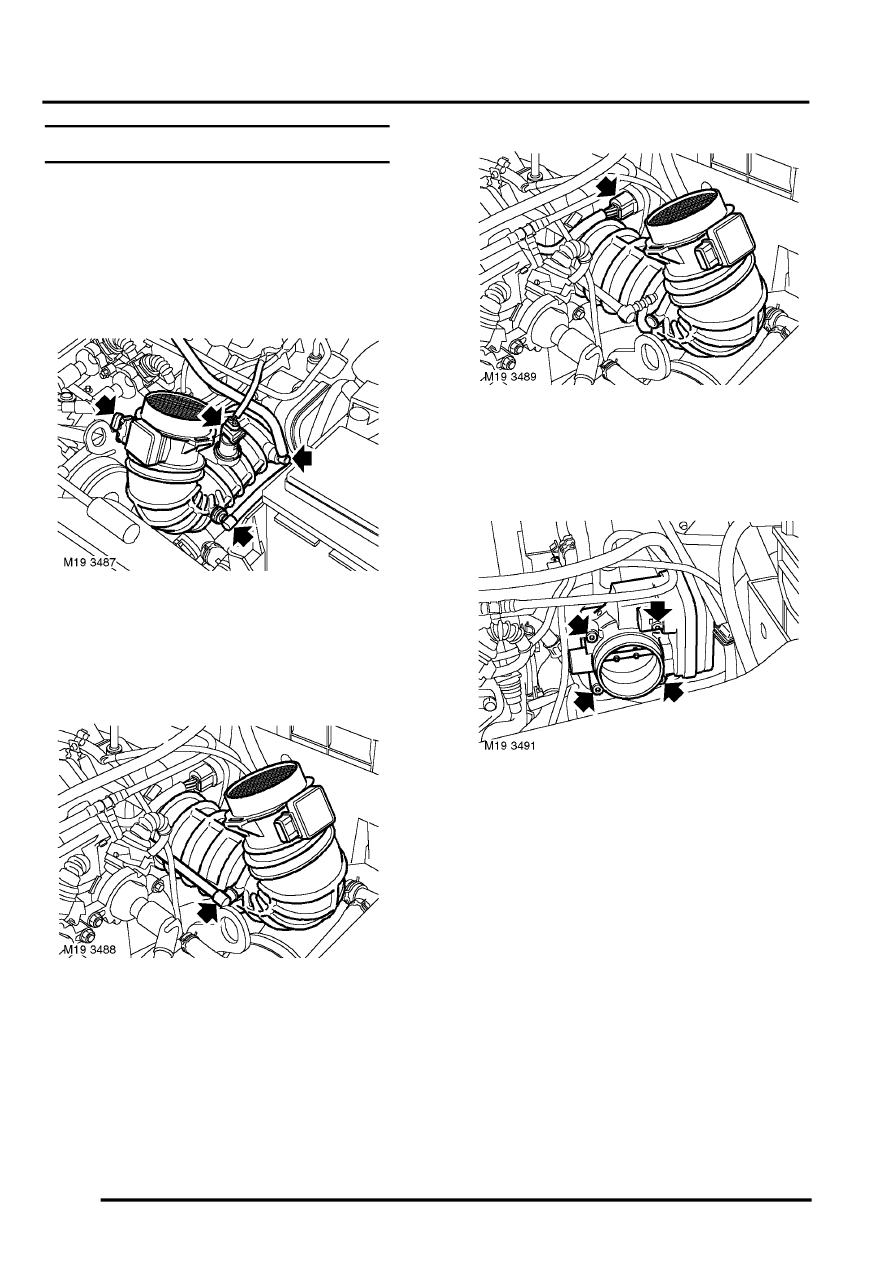

3. Disconnect multiplug from MAF sensor.
4. Disconnect multiplug from IAT sensor.
5. Release clip and disconnect vacuum enhancer

from intake hose.

Pre 03MY illustrated.

6. Disconnect engine breather pipe from intake

hose.

7. Disconnect injector air supply pipe from intake

hose.

Pre 03MY illustrated.

8. Disconnect multiplug from throttle body.
9. Release clip and remove intake hose and MAF

sensor assembly.

10. Remove 4 Torx screws securing throttle body.
11. Remove throttle body and discard gasket.

Refit

1. Clean throttle body and mating face.
2. Using a new seal, fit throttle body and tighten

Torx screws to 7 Nm (5.2 lbf.ft).

3. Connect multiplug to throttle body.
4. Fit intake hose assembly and secure with clip.
5. Connect engine breather pipe.
6. Connect injector air supply pipe.
7. Connect vacuum enhancer and secure with

clip.

8. Connect IAT sensor multiplug.
9. Connect multiplug to MAF sensor.

10. Fit engine acoustic cover.

 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

11. Connect battery earth lead.
