Land Rover Workshop Service and Repair Manuals

76

CHASSIS AND BODY

NEW RANGE ROVER

14

REPAIR

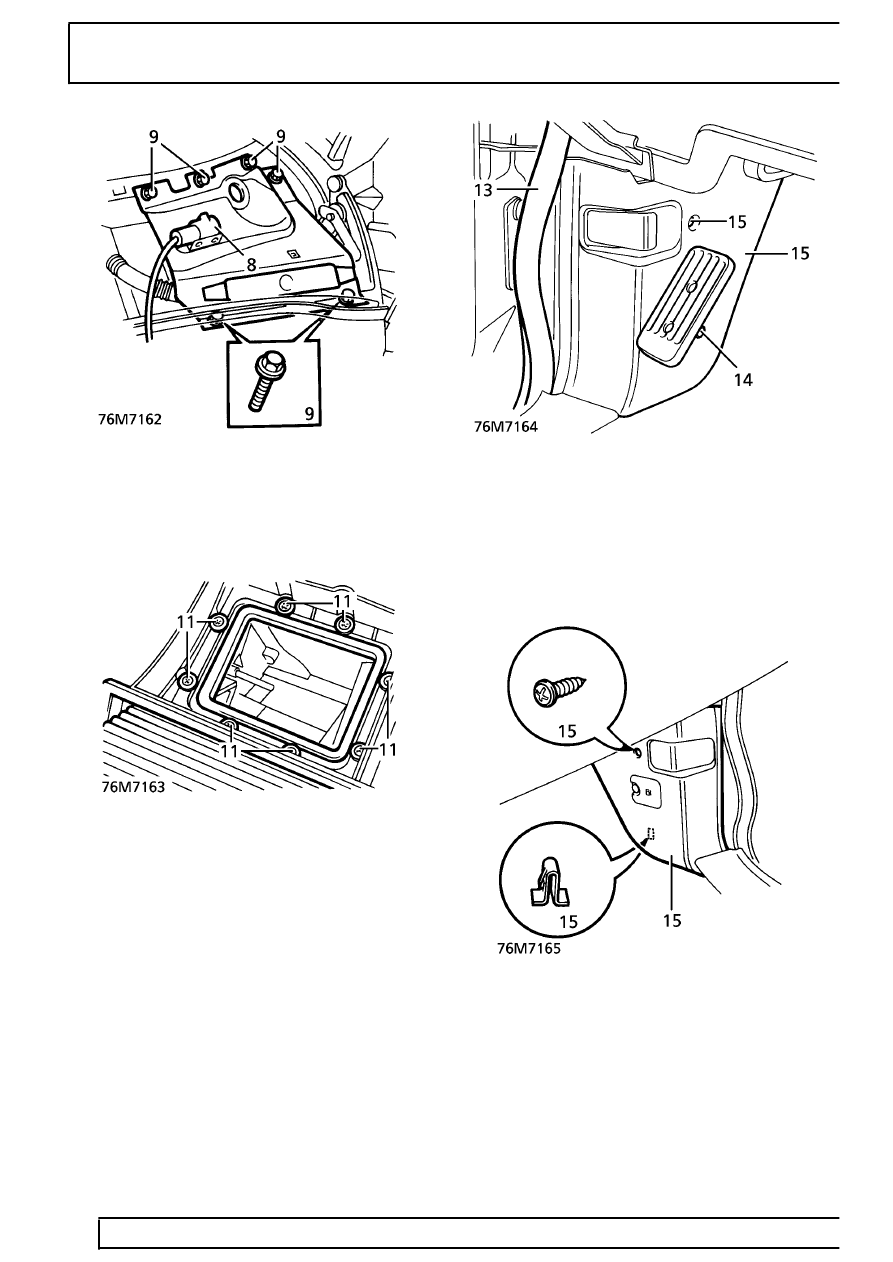

9. Remove 6 bolts, remove remaining scuttle side

panel.

10. Remove heater intake pollen filters.
11. Remove 8 screws securing each pollen filter

housing. Remove both housings.

12. Remove radio.

See ELECTRICAL, Repair.

13. Release door aperture seal adjacent to ’A’ post

lower trim panels.

14. Driver’s side - LHD automatic vehicles only:

Remove 3 bolts securing foot rest through ’A’
post lower trim, remove foot rest.

15. Remove screw securing each ’A’ post lower trim

panel, release from single sprag clip, remove
both trim panels.
