PANEL REPAIRS

77-2-34 REPAIRS

26. LH side: Remove LH engine mounting from

body.

27. LH side: On models with Diesel engines,

remove fuel filter.


 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Filter - main - up to 03MY.

28. LH side: Remove LH front brake pipe.
29. RH side: Remove front bumper RH support

bracket.

30. RH side: Remove windscreen washer

reservoir.


 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer.

31. RH side: Remove coolant expansion tank.
32. RH side: Remove RH engine mounting from

body.

33. RH side: Remove PAS fluid reservoir.
34. RH side: Remove RH front brake pipe.
35. Driver's side: Remove passenger

compartment fuse box.

36. Remove brake pedal box and brake servo.
37. Remove clutch pedal box.
38. Release vehicle harness from valance and

position aside.

39. Remove treadplate from front door aperture.

Release front carpet and position aside.

40. Remove insulation pads from engine bulkhead.

Repair

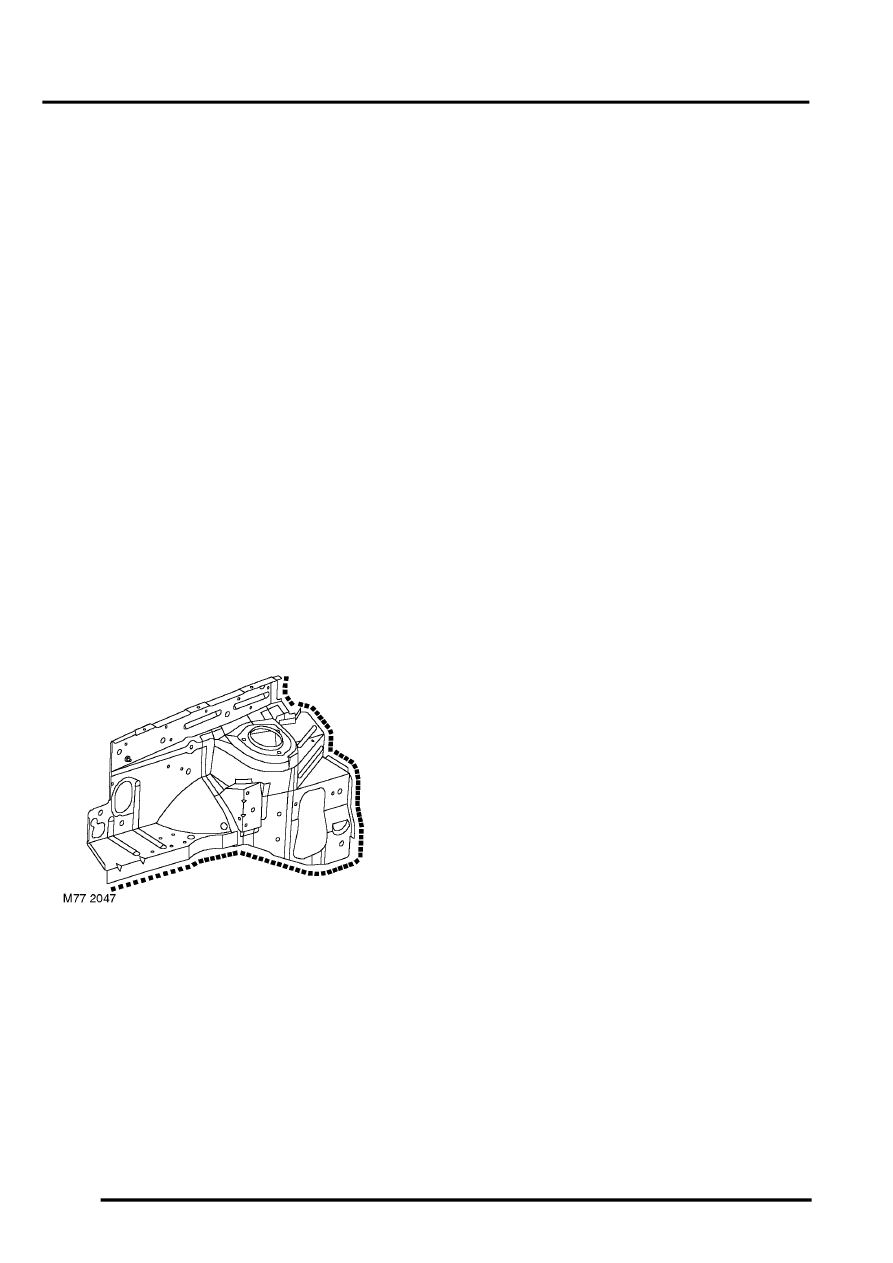

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit insulation pads to front and rear sides of

engine bulkhead.

2. Position front carpet and fit treadplate to front

door aperture.

3. Secure vehicle harness to valance.
4. Driver's side: Fit clutch pedal box.
5. Fit brake pedal box and brake servo.
6. Fit passenger compartment fuse box.
7. LH side: Fit LH front brake pipe. Bleed brake

system.


 +

 BRAKES, ADJUSTMENTS, Brake

bleed.

8. LH side: On models with Diesel engines, fit fuel

filter.


 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Filter - main - up to 03MY.

9. LH side: Fit LH engine mounting to body.

10. LH side: Fit engine compartment fuse box and

related wiring.

11. LH side: Fit battery carrier. Do not connect

battery earth lead.


 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

12. LH side: Fit engine compartment fusebox.
13. LH side: Fit ECM.
14. LH side: Fit air intake hose.
15. LH side: Fit air cleaner.
16. LH side: Fit front bumper LH support bracket.
17. RH side: Fit RH front brake pipe. Bleed brake

system.


 +

 BRAKES, ADJUSTMENTS, Brake

bleed.

18. RH side: Fit PAS fluid reservoir.
19. RH side: Fit RH engine mounting to body.
20. RH side: Fit coolant expansion tank.
21. RH side: Fit windscreen washer reservoir.



 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer.

22. RH side: Fit front bumper RH support bracket.
23. Fit fascia.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia - up to 04MY.

24. Fit PAS rack.



 +

 STEERING, REPAIRS, Power

steering rack.

25. Fit front damper.



 +

 FRONT SUSPENSION, REPAIRS,

Damper.

26. Fit engine and gearbox.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Engine and automatic gearbox - up to 03MY.

27. Fit front suspension rear beam.
28. Fit front wing.



 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.
