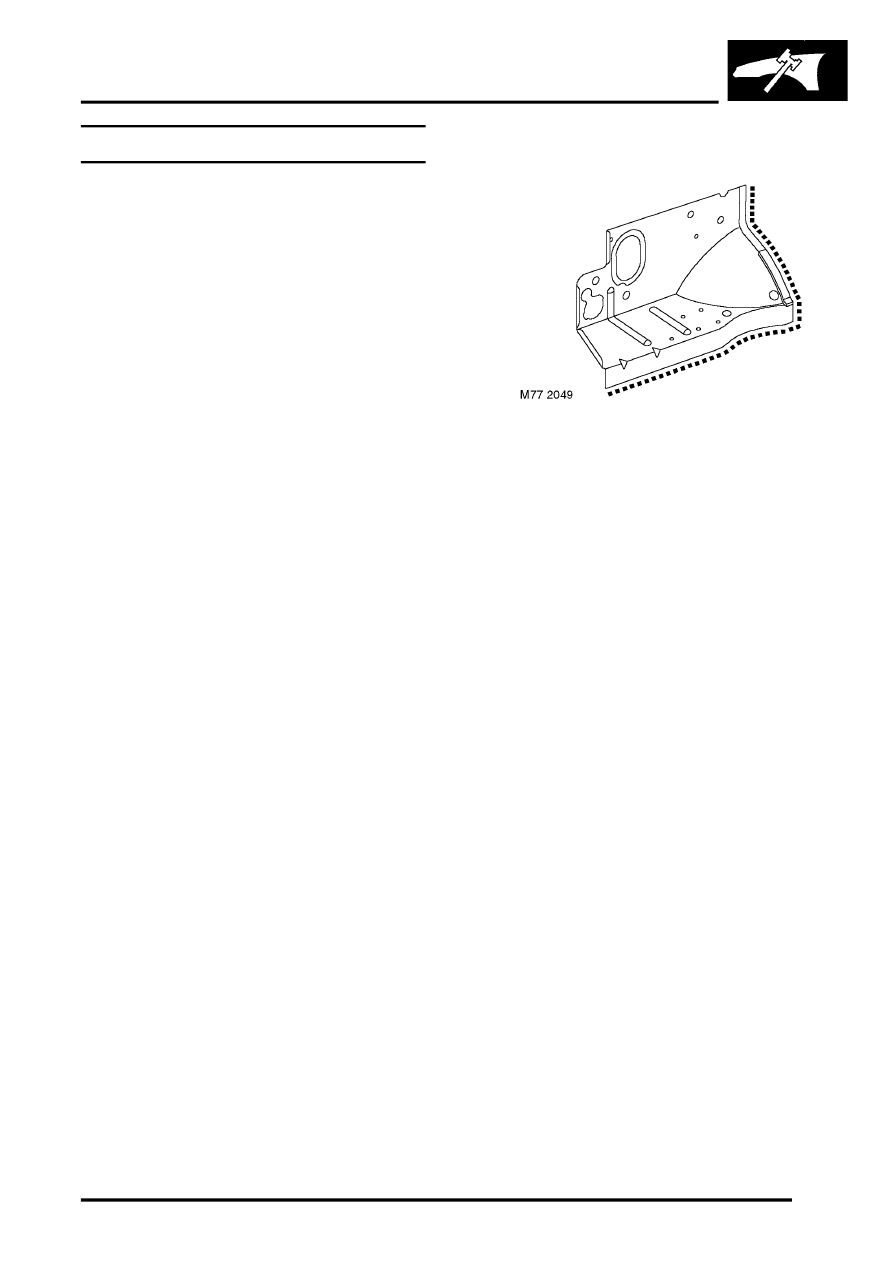

PANEL REPAIRS

77-2-38 REPAIRS

Refit

1. LH side: Fit LH front brake pipe. Bleed brake

system.


 +

 BRAKES, ADJUSTMENTS, Brake

bleed.

2. LH side: Fit engine compartment fuse box and

related wiring.

3. LH side: Fit battery carrier. Do not connect

battery earth lead.


 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

4. LH side: Fit ECM.
5. LH side: Fit air intake hose.
6. LH side: Fit air cleaner.
7. RH side: Fit PAS fluid cooler.

 +

 STEERING, REPAIRS, Oil cooler -

Td4 & K1.8 models.

8. RH side: Fit windscreen washer reservoir.

 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer.

9. RH side: Fit RH front brake pipe. Bleed brake

system.


 +

 BRAKES, ADJUSTMENTS, Brake

bleed.

10. RH side: Fit PAS fluid reservoir.
11. Fit headlamp.

 +

 LIGHTING, REPAIRS, Headlamp

assembly - up to 04MY.

12. Secure headlamp wiring.
13. Fit PAS fluid cooler.

 +

 STEERING, REPAIRS, Oil cooler -

Td4 & K1.8 models.

14. Fit radiator.

 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

15. Fit front bumper support bracket.
16. Fit front bumper valance.

 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front - up to 04MY.

17. Fit front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front.

18. Fit front wheel arch liner.

 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - front wheel arch.

19. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

20. Connect all ECUs.
21. Connect alternator.
22. Connect battery earth lead.
