Rover Rover 600 Repair Manual - Volumes 1 and 2 - 2nd Edition18 · Electrical
18 · Electrical

86M 3366E

Make
Rover
Model
600 Rover 600 Repair Manual - Volumes 1 and 2 - 2nd Edition
Section
Repairs › 86M 3366E
Electrical86M 3366E

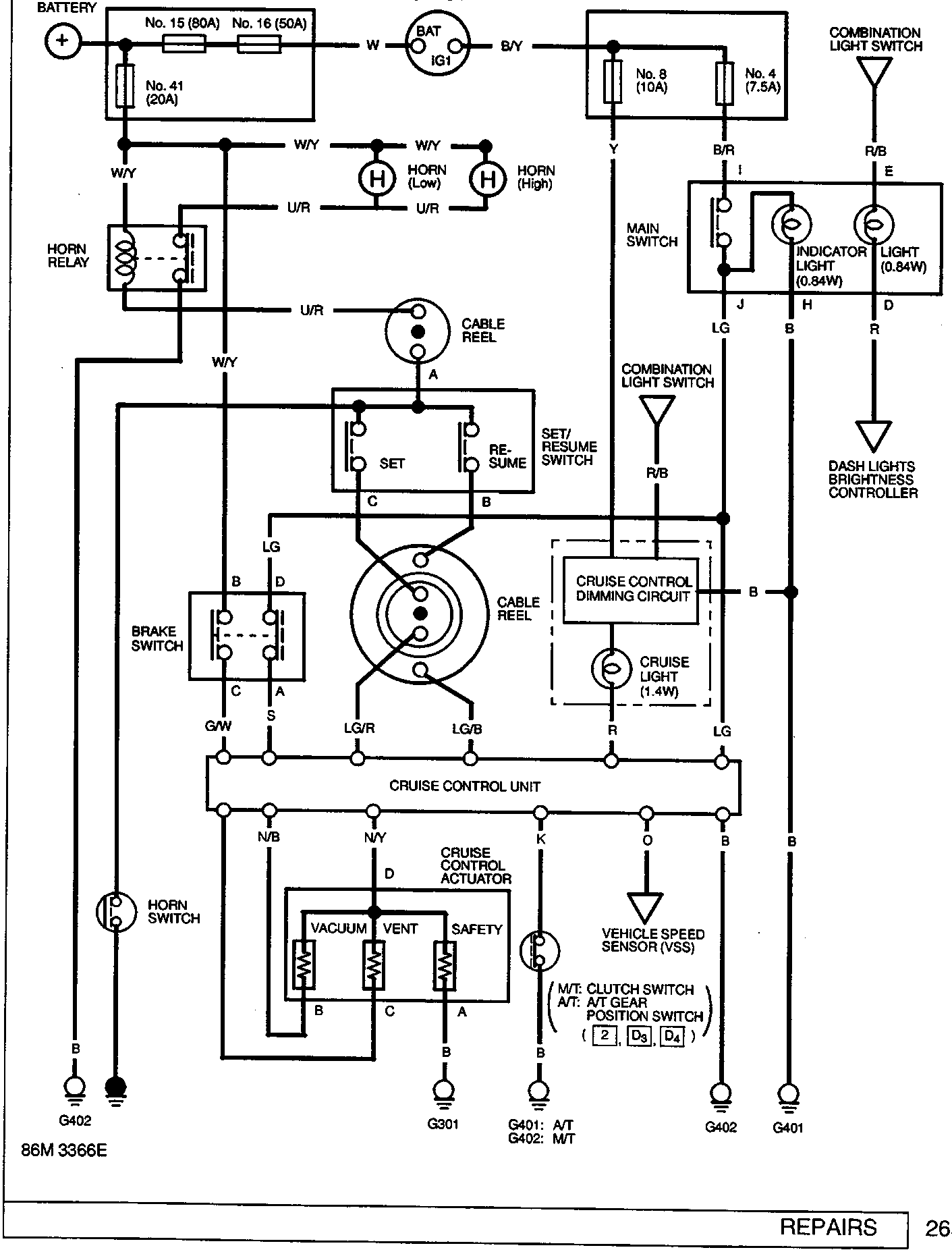

Electrical circuit diagram showing connections between battery, fuse/relay boxes, switches, cruise control unit, and various sensors
  1. BATTERY
  2. UNDER-HOOD FUSE/RELAY BOX
  3. IGNITION SWITCH
  4. UNDER-DASH FUSE/RELAY BOX
  5. COMBINATION LIGHT SWITCH
  6. HORN RELAY
  7. HORN (Low)
  8. HORN (High)
  9. CABLE REEL
  10. SET/RESUME SWITCH
  11. MAIN SWITCH
  12. INDICATOR LIGHT (0.84W)
  13. LIGHT (0.84W)

  14. CRUISE CONTROL DIMMING CIRCUIT
  15. CRUISE LIGHT (1.4W)

  16. CRUISE CONTROL UNIT

  17. HORN SWITCH

  18. CRUISE CONTROL ACTUATOR

  19. VACUUM
  20. VENT
  21. SAFETY

  22. VEHICLE SPEED SENSOR (VSS)

  23. M/T: CLUTCH SWITCH
  24. A/T: A/T GEAR POSITION SWITCH

  25. DASH LIGHTS BRIGHTNESS CONTROLLER

  26. G402

  27. G301
  28. G401: A/T
  29. G402: MT

  30. G402

  31. G401

86M 3366E
